* 对于某些被试品（例如：电机类设备、排气扇、雨刮器、空调等）或存在大电容储能配件的被试品存在较大的冲击电流，这种冲击电流是被试品正常工作电流的3-10倍甚至更大。如果客户对被试品的冲电流不确定，可选用我公司的CTM系列电流测试模块对被试品进行工作电流测试获取冲击电流值，从而选择更合适的APG/APS/APS XXD系列产品。
** APGxx系列 单极性输出电压0～60V，输出电流 0～400A，正弦信号输出频率30kHz，功率大，基本满足大部分测试需求。
APSxx系列 单极性输出电压：0～60V，输出电流 0～30A， 正弦信号输出频率最高300kHz。
APSxxD系列 四象限电源，输出最大电压80V。满足48V系统，输出电流 0～50A， 正弦信号输出频率最高300kHz
|
通用参数 |
|
|
输出电压 |
MAX 80V |
|
电压精度 |
±0.2V |
|
输出电流 |
MAX 50A |
|
模拟信号输入 |
BNC |
|
Sense信号输入 |
BNC |
|
源阻抗 |
＜10mΩ |
|
电压补偿精度 |
±0.1V |
|
电压补偿最大值 |
4V |
|
电压偏移 |
＜1V（阻性负载，含冲击电流），在100us的时间内恢复其最大幅度的63% |
|
电压波动 |
Ur＜0.2Vpp，最小频率400Hz |
|
升压时间 |
＜10us(阻性负载) |
|
正弦信号输出 |
频率最高300kHz（取决于波形的Vpp和输出电流） |
|
外部信号输入 |
0 ～±10v（根据实际仪器配置，最高 0 ～±10v） |
|
输出 |
被试设备供电：大电流连接器 |
|
串行接口 |
LAN以太网RJ45 |
|
外部信号放大比例 |
1:10 |
|
供电电压 |
AC 220V，±10%，45-65Hz |
|
辅助供电电压 |
AC 380V，±10%（根据实际输出选择） |
|
环境温度 |
15 ～35 ℃ |
|
尺寸 |
22U |
|
重量 |
约50Kg |
|
技术参数 |
|
|

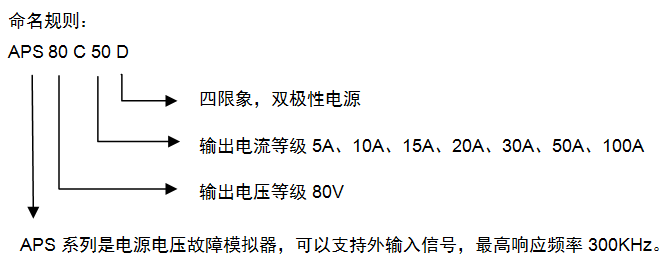

APS 80C10D |
|
|
输出电压 |
±80 V |
|
输出电流 |
0 A - 10 A，连续 |
|
峰值电流 |
20 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80C20D |
|
|
输出电压 |
±80 V |
|
输出电流 |
00 A - 20 A，连续50 |
|
峰值电流 |
40 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80C30D |
|
|
输出电压 |
±80 V |
|
输出电流 |
0 A - 30 A，连续 |
|
峰值电流 |
60 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80C50D |
|
|
输出电压 |
±80 V |
|
输出电流 |
0 A - 50 A，连续50 |
|
峰值电流 |
100 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80C100D |
|
|
输出电压 |
±80 V |
|
输出电流 |
0 A - 100 A，连续50 |
|
峰值电流 |
200 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
随机标配 |
|
主机、测试线、电源线、保险丝、检测报告、说明书 |
|
选件 |
|
PC控制软件AutoLab 计算机联机控制软件AUTO Lab 支持windows XP and Windows 7,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 用户可自定义任意波形（标准库以外）； 它能够自动/手动识别所连接的AUTO Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
|
2、负电压测试等级可根据客户需求定制。 |
