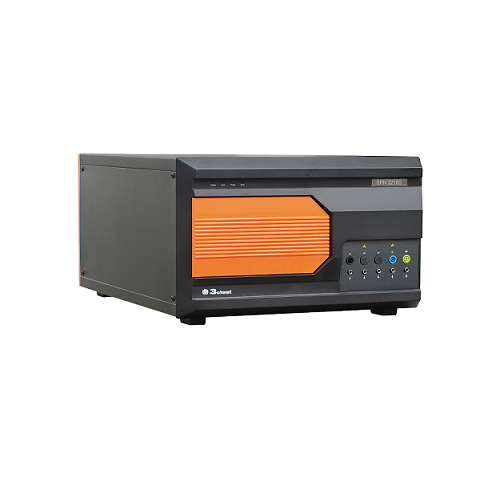

SEPN 4532S（脉冲群参数）

单相全自动耦合/去耦网络

符合 IEC/EN 61000-4-4，电快速瞬变脉冲群测试，电压最高可达4.2 kV

注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值

相位同步

L、N、PE，任意线路相位角度迭加

耦合路径

L、N、PE任意组合路径

耦合投切方式

自动投切,排程功能

耦合电容

33 nF

耦合衰减

<2 dB

EUT注入端的残余脉冲电压

不超过施加试验脉冲电压的10%

SEPN 4532S（浪涌参数）

单相全自动耦合/去耦网络

符合 IEC/EN 61000-4-5

雷击浪涌组合波测试，电压可达6.0 kV（1.2/50 μs），电流可达3.0 kA(8/20 μs)

注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值

相位同步

L、N、PE，任意线-线、线-地相位角度迭加

耦合路径

L、N、PE任意组合路径

耦合投切方式

自动投切,排程功能

耦合电容

9 μF、18 μF

耦合电阻

10 ohm、0 ohm   耦合电阻可选IEC标准方式或自定义方式

耦合衰减

<2 dB

EUT注入端的残余脉冲电压

不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

通用参数

EUT带载能力

Max AC 450 V 32 A

Max DC 600 V 32 A

EUT电源投切方式

自动投切

工作电源范围

AC 110 V / 220 V±10%，50/60 Hz±5% （国内默认AC 220 V 50 Hz）

保险丝

6 A

最大功耗

200 W

辅助接口

D-sub 25p

仪器工作状态指示

前面板LED指示

仪器接地连接方式

使用扁平接地线

机柜尺寸

19"/6U

重量

约50 kg

环境温度

15℃ ~ 35 ℃

相对湿度

45% ~ 75%

大气压力

86 kPa ~ 106 kPa

附件

电源线，测试线，同轴线，接地线，CN25线，保险丝（备选件），说明书

选  件

EFT 500x

电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出4.8 kV

EFT 600x

电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出6.0 kV

EFT 700x

电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出7.0 kV

CWS 600x

组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6.0 kV（1.2/50 μs），3.0 kA (8/20 μs)

CWS 800x

组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出8.0 kV（1.2/50 μs），4.0 kA (8/20 μs)

CWS 1000x

组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出10.0 kV（1.2/50 μs），5.0 kA (8/20 μs)

CCS 600x

组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0 kV（1.2/50 μs），3.0 kA (8/20 μs)

满足IEC 61000-4-4标准，最高脉冲输出4.8 kV

CCS 1000x

组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出10.0 kV（1.2/50 μs），5.0 kA (8/20 μs)

满足IEC 61000-4-4标准，最高脉冲输出4.8 kV

VCF-80

高压差分探头，最高测试电压8 kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准

TR 5025

高压电流传感器，最高测试电流20 kA，衰减比：100:1，满足雷击浪涌类仪器的短路电流波形校准

脉冲群校准组件

包含TFB 50/ TFB 1000，网络端口适配器和手提箱，满足脉冲群校准

TFB 50：输入阻抗50 Ω、输出阻抗50 Ω、衰减55 dB

TFB 1000：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB
