> 外置磁场线圈及附属模块，满足IEC 61000-4-9测试

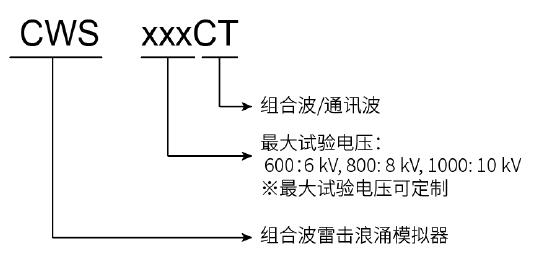

产品命名规则：
|
组合波1.2/50 μs、8/20 μs主要技术参数 |
|
|
测试电压范围 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
电压上升时间 |
1.2 μs± 30% |
|
电压持续时间 |
50 μs± 20% |
|
测试电流范围 |
CWS 600CT: 0.15 kA~3.0 kA± 10%（2 ohm） CWS 800CT: 0.15 kA~4.0 kA± 10%（2 ohm） CWS 1000CT: 0.15 kA~5.0 kA± 10% (2 ohm） |
|
电流上升时间 |
8 μs± 20% |
|
电流持续时间 |
20 μs± 20% |
|
极性 |
正，负，正负交替 |
|
输出阻抗 |
2 ohm |
|
重复率 |
11 s ~ 99 s (最短时间取决于实验电压) |
|
实验次数 |
1–999次 |
|
电压峰值检测 |
前面板BNC输出1000 V:1 V; 液晶屏显示测量值 |
|
电流峰值检测 |
前面板BNC输出500 A: 1 V; 液晶屏显示测量值 |
|
触发方式 |
自动、手动、外触发输入 |
|
电压波1.2/50 μs主要技术参数（选购功能） |
|
|
测试电压范围 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
电压上升时间 |
1.2 μs± 30% |
|
电压持续时间 |
50 μs± 20% |
|
极性 |
正，负，正负交替 |
|
输出阻抗 |
500 ohm |
|
重复率 |
11 s ~ 99 s (最短时间取决于实验电压) |
|
实验次数 |
1–999次 |
|
电压峰值检测 |
前面板BNC输出1000 V:1 V; 液晶屏显示测量值 |
|
触发方式 |
自动、手动、外触发输入 |
|
组合波10/700 μs、5/320 μs主要技术参数 |
|
|
测试电压范围 |
CWS 600CT: 0.3 kV ~ 6.0 kV± 10% CWS 800CT: 0.3 kV ~ 8.0 kV± 10% CWS 1000CT: 0.3 kV ~ 10.0 kV± 10% |
|
电压上升时间 |
10 μs ± 20% |
|
电压持续时间 |
700 μs ± 20% |
|
测试电流范围 |
CWS 600CT: 7.5 A ~ 150 A± 10%（40 ohm） CWS 800CT: 7.5 A ~ 200 A± 10%（40 ohm） CWS 1000CT: 7.5 A ~ 250 A± 10% (40 ohm） |
|
电流上升时间 |
5 μs ± 20% |
|
电流持续时间 |
320 μs ± 20% |
|
极性 |
正，负，正负交替 |
|
输出阻抗 |
15 ohm、40 ohm |
|
重复率 |
16 s - 99 s (最短时间取决于实验电压) |
|
实验次数 |
1–999 次 |
|
触发方式 |
自动、手动、外触发输入 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
工作电压范围 |
AC 110 V/220 V，±10%，50/60 Hz（国内默认AC 220V） |
|
保险丝 |
6 A |
|
最大功耗 |
200 W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网、RJ45 |
|
外部控制方式 |
BNC, 5 V TTL |
|
CRO触发输出 |
BNC, 5 V TTL |
|
运行控制输入 |
BNC, 5 V TTL |
|
外部同步输入 |
45-65 Hz,同名端与异名端之间20-500 V 同名端、异名端与机壳0-500 V |
|
警告灯输出 |
0-220 V AC 10 A / 0-48 V DC 3 A 电源取决于外接信号灯的种类 |
|
安全电路 |
安全回路未关闭时停止工作 |
|
失效检测 |
失效时前面板LCD显示、并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
EUT电源电压注入 |
4 mm香蕉插头线 |
|
检测输出方式 |
标准1米同轴线 |
|
机箱尺寸（W*H*D） |
19英寸/6U 450 mm (W) * 280 mm(H) * 610 mm（D） |
|
仪器重量 |
约38 kg |
|
温度范围 |
15–35 ℃ |
|
湿度范围 |
45%-75% |
|
气压范围 |
86 kPa～106 kPa |
|
附件 |
|
测试线，三芯电源线，扁平接地线，同轴线，保险丝（备用件），使用说明书 |
|
选配测试功能和附件 |
|
1. Surge耦合去耦网络 SPN系列IEC61000-4-5 SPN 3816T/32T（三相380 V 16 A / 32 A） SPN 38100T（三相380 V 100 A） SPN 6916T/32T（三相690 V 16 A / 32 A） |
|
2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5 （A）4线通讯线耦合/去耦网络 （B）8线通讯线耦合/去耦网络 |
|
3. 脉冲磁场转换器 PMC 1200 IEC 61000-4-9 |
|
4. 磁场线圈 ： TCXS111单匝线圈 1 m X 1 m |
|
5. 高压差分探头，型号VCF-80测试电压8 KV， 衰减1000：1 |
|
6. 宽带电流监测钳 型号：CM 0220M |
|
7. Corelab软件 |
