电动汽车高压电性能测试系统适用于电压等级DC 60 V ~ 1500 V范围内的新能源汽车高压部件测试。可通过一系列电气特性测试来验证高压电池系统（HV battery system）、DC / DC 高低压转换器（DC / DC converter HV / LV）、车载充电器（On-board charger）、空调压缩机（Air conditioning compressor）等高压部件的电气参数和安全性。

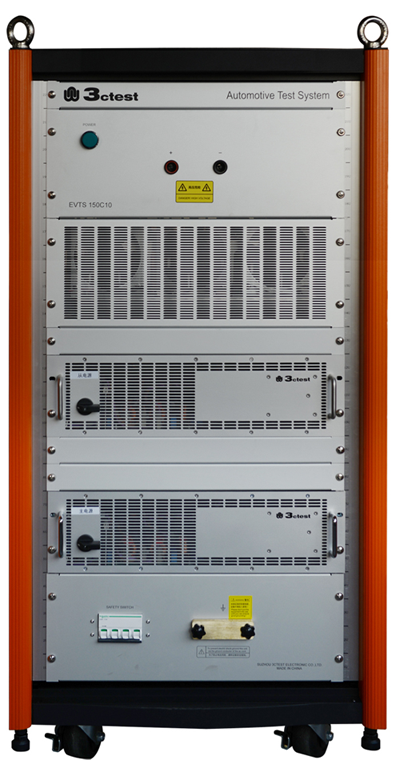

EVTS 150C10电动车高压电性能综测仪支持DC 0 V ~ 1500 V电压输出，电压斜率控制大于250 V/ms，可完成ISO 21498-2-2021的测试项目，同时也能够满足LV 123和VW 80300-2021相关测试要求，系统扩展性强。
特点：
> 电压斜率控制大于250 V/ms；
> 满足最新ISO 21498-2-2021, LV 123及VW 80300-2021标准测试项目；
> 可模拟新能源汽车高压部件在实际应用场景中各类复杂的电气环境；
> 支持DC 0 V ~ 1000 V / 1500 V电压输出，可任意编辑波形输出，双向性电源；
> 系统可扩展性强，电源可扩展至1主N从，使输出电流实现60 A, 120 A, 240 A……。
电动汽车高压电性能测试系统设备组成
序号
名 称
型 号
概 述
1
电动车高压电性能综测仪
EVTS 150C10
输出电压：0~ 1500 Vdc；电流：120 A；
功率：60 kW （单台电源模块30 kW / 60 A）；
功率/电流扩展：1主N从；
注：根据实际功率/电流需要选择并联电源模块；
2
直流去耦电容
C150C30
>10mF， 最大输入电压 1500 Vdc；电流：300 A；
3
高压人工网络
AN 1501N
阻抗：10 mΩ、25
mΩ、100 mΩ ；内置电容>10 mF；
最大输入电压： 1500 Vdc；电流：100 A；
注：根据实际电流需求选择对应电流网络型号；
AN 150C30：300 A /1500 Vdc，无10 mF电容；
AN 150C70：700 A /1500 Vdc，无10 mF电容；
适用于 ISO 21498-2-2021标准；
4
高压测试装置
HTS 1501
阻抗：50 mΩ、100
mΩ、200 mΩ；电容10 mF；
最大输入电压： 1500 Vdc；电流：100 A；
HTS 150C30：300 A /1500 Vdc，无10 mF电容；
适用于VW 80300-2021标准；
5
纹波信号发生器
RSG 40C20
10 Hz ~ 300 kHz； 功率：800 W；
注：根据实际功率/电流需求选择对应发生器型号；
RSG 80C50：功率5 KW；
RSG 80C100：功率10 KW；
6
耦合变压器
TPT-7637-4C100B
10Hz ~ 300 kHz；电流：100 A；
注：根据实际电流需求选择对应发生器型号；
TPT-7637-4C300B：电流300 A /300 Hz ~ 300 kHz
TPT-7637-4C1000B：电流1000 A /300 Hz ~ 300 kHz
7
电动汽车脉冲干扰发生器
EVPG 20
VW80300-2021 ：EHV-10-02 / EHV-16；
脉冲幅值：10 V ~ 200 V；
DUT承载能力： 1000 Vdc / 100 A；
8
汽车抗扰度测试软件
Autolab
汽车抗扰度测试软件
9
示波器
MDO32
带宽1GHz，采样率5 GSa / s，2个模拟通道
10
高压差分电压探头
THDP0200
衰减：50 X / 500 X，带宽：200 MHz；
最大电压1500 Vdc；
11
电流探头
PT-722
DC ~ 200 KHz，0.5 ~ 1000 A (4000 Ap - p)
ISO 21498-2 符合情况
测试要求
测试类型
符合情况
所需设备
6.2 电压在工作范围内变化
抗扰度-电压变化
完全满足
1.
MDO32
2.
PT-722
3.
Autolab
4.
THDP0200
5.
AN 1501N
6.
RSG 40C20
7.
EVTS 150C10
8.
TPT-7637-4C100B
6.3 产生的电压斜率
发射
完全满足
6.4 电压斜率抗扰度
抗扰度-电压变化
完全满足
6.5 产生的电压纹波
发射
完全满足
6.6 电压纹波抗扰度
抗扰度-直流纹波
完全满足
6.7 过压
抗扰度-电压变化
完全满足
6.8 欠压
抗扰度-电压变化
完全满足
6.9 电压偏移
抗扰度-电压变化
完全满足

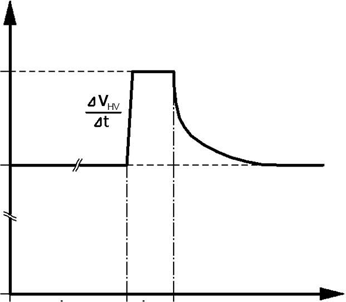

6.10 产生的抛负载
发射
完全满足
6.11 抛负载电压抗扰度
抗扰度-电压变化
完全满足
备注：系统方案选型配置分三类，100 A系统、300 A系统、700 A系统，大电流可以兼容小电流试验。再配置系统方案时
各个设备的选型需要再同一个电流范围。100 A系统AN 1501内置10 mF电容，不需要配C101500。
LV 123 符合情况
测试要求
测试类型
覆盖范围
所需设备
10.4.1 无限制运行能力范围
抗扰度-电压变化
完全满足
1.
MDO32
2.
PT-722
3.
Autolab
4.
THDP0200
5.
AN 1501N
6.
RSG 40C20
7.
EVTS 150C10
8.
TPT-7637-4C100B
10.4.2 上限操作能力范围
抗扰度-电压变化
完全满足
10.4.3 下限操作能力范围
抗扰度-电压变化
完全满足
10.4.4 极限操作能力范围
抗扰度-电压变化
完全满足
10.4.5 动态电压—抗扰度
抗扰度-电压斜率变化
完全满足
10.4.6 电压纹波发射
抗扰度-直流叠加纹波
完全满足
10.4.7 过压
抗扰度-电压变化
完全满足
10.4.8 欠压
抗扰度-电压变化
完全满足
10.4.9 抛负载
抗扰度-电压变化
完全满足
10.4.10 电压偏移
抗扰度-电压变化
完全满足
10.4.11 低压和高压系统之间的相互作用
功能测试
仅供电
备注：LV 123标准对标ISO 21498-2-2021标准要求。
VW 80300符合情况
测试要求
测试类型
覆盖范围
所需设备
EHV-01电压在工作范围内变化
抗扰度-电压变化
完全满足
1.MDO32
2.PT-722
3.Autolab
4.HTS 1501
5.THDP0200
6.RSG 40C20
7.EVTS 150C10
8.TPT-7637-4C100B
EHV-02 在过压范围内运行
抗扰度-电压变化
完全满足
EHV-03 在欠压范围内运行
抗扰度-电压变化
完全满足
EHV-04 预充电
功能测试
不满足
EHV-05 产生的高压电压
发射
完全满足
EHV-06 系统高压电压波动
抗扰度-电压变化
完全满足
EHV-07 储能装置高压电压动态
电池测试
不满足
EHV-08 产生的高压电压纹波
发射
完全满足
EHV-09 系统高压电压纹波
抗扰度-直流叠加纹波
完全满足
EHV-10 抛负载
抗扰度-脉冲抗扰
完全满足
EHV-11 高压电压偏移
抗扰度-脉冲抗扰
完全满足
EHV-12 高压过流
电流变化
仅供电
EHV-13 高压使用寿命
周期测试
仅供电
EHV-14 高压部件开关耐久性测试
周期测试
仅供电
EHV-15 高压互锁服务断开和崩溃信号操作
功能测试
仅供电
EHV-16 高压脉冲
抗扰度-脉冲抗扰
完全满足
备注：1. 系统方案配置分三类，100 A系统、300 A系统、700 A系统。大电流可以兼容小电流试验。在系统配置中各个设备的选型需要在同一个等级电流范围。VW 80300-2021人工网络（HTS 1501）与ISO 21498-2-2021标准中的网络不同。
2. EHV-04 预充电：预充电功能的部件工作时的功能状态确认。
3. EHV-07 储能装置高压电压动态，通过改变负载实现电流突变。
4. EHV-12 高压过流，通过改变DUT输出负载实现电流增大3倍。
5. EHV-13 高压使用寿命，可编程交直流电源频率到40 KHz。
6. EHV-14 高压部件开关耐久性测试，可靠性试验。
|
技术参数 |
|
|
最大直流电压 |
1500 VDC |
|
最大电流 |
120 A |
|
最大功率 |
60000 W |
|
电源模块数量 |
2台（单台30 KW / 60 A） |
|
过压保护范围 |
0 ~ 1650 V |
|
过流保护范围 |
0 ~ 132 A |
|
过功率保护范围 |
0 ~ 66000 W |
|
电压范围 |
0 ~ 1500 V |
|
内阻 |
0/50/100/200 mΩ |
|
波形 |
正弦波，RAMP波 |
|
幅度和位置变化 |
静态、线性 |
|
最大支持段数 |
99 |
|
count |
1 ~ 999次 |
|
扩展 |
电流、功率可支持定制扩展，电源模块并联，1主N从。 |
|
生成抛负载电压功能 |
|
|
最大切换电流 |
100 A |
|
机箱尺寸 |
22 U（≥3个电源模组为35 U） |
|
备注： 1.电源1主1从，输出最大120 A，适用于100 A测试系统，需要更大电流&功率输出请扩展电源模组数量。 2.300A系统，内组外置。 |
|

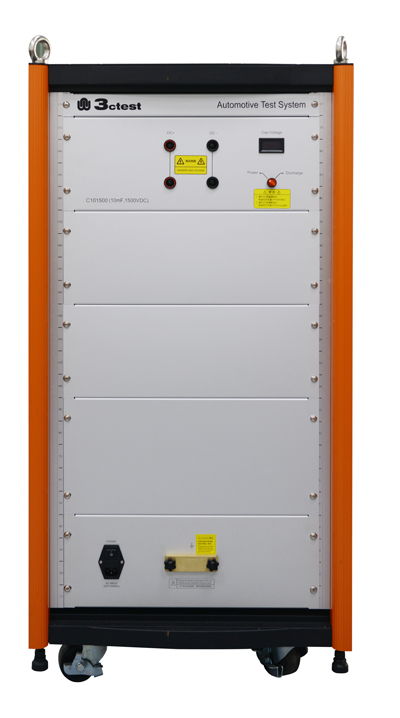

直流去耦电容 C150C30
|
技术参数 |
|
|
输入最大直流电压 |
1500 V 300A |
|
容量 |
＞10 mF |
|
工作电源范围 |
AC 110 V / 220 V ±10 %，50 Hz ~ 60 Hz（中国大陆地区，默认AC 220 V） |
|
保险丝 |
6 A |
|
最大功耗 |
100 W |
|
机箱尺寸 |
22 U |
|
仪器重量 |
约70 kg |

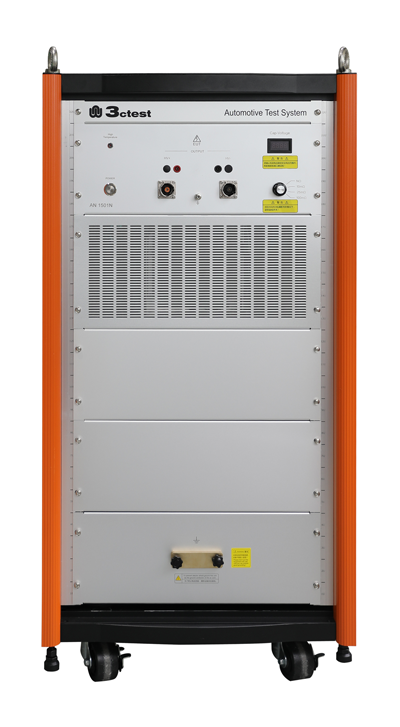

高压人工网络 AN 1501N
|
技术参数 |
|
|
测试电压Vmax |
1500 V DC |
|
测试电流Imax |
100 A |
|
瞬时最大电流 |
280 A |
|
输入/输出端子 |
4 mm香蕉头/ 高压屏蔽端子 |
|
阻抗 |
10mΩ、25 mΩ、100 mΩ阻抗曲线 |
|
电感 |
1 μH |
|
去耦电容 |
＞10 mF |
|
接地电容 |
1 μF |
|
频率范围 |
10 Hz ~ 150 KHz |
|
风扇电源 |
AC 220 V ± 10 %，50 Hz |
|
保险丝 |
6 A |
|
最大功耗 |
250 W |
|
机箱尺寸 |
22 U |
|
仪器重量 |
178 kg |
|
备注：人工网络符合ISO 21498-2-2021标准要求的3个阻抗，适用于100 A测试系统。 |
|

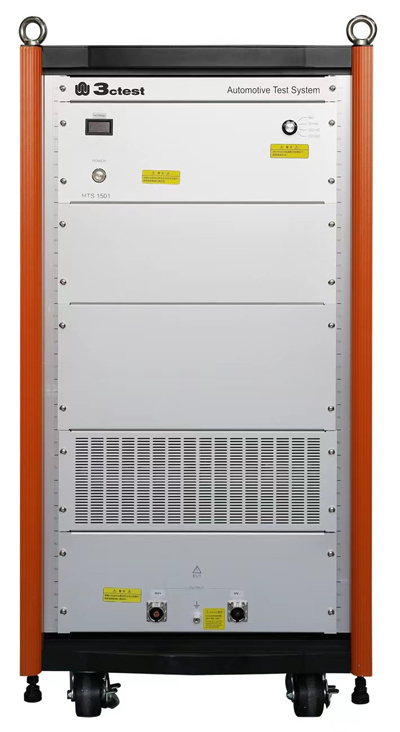

高压测试装置 HTS 1501
|
技术参数 |
|
|
输入电压 |
MAX 1500 VDC |
|
负载电流 |
100 A |
|
去耦电容 |
10 mF（±10 %） |
|
Box 电感 |
2*1 uH（±10 %） |
|
Box 电阻 |
2*250 mΩ（±10 %） |
|
内阻 |
50 mΩ（-2/+6 mΩ） 100 mΩ（±10 %） 200 mΩ（±10 %） |
|
Cy |
100 nF（±10%） |
|
电压监测 |
码管显示电压值 |
|
频率范围 |
10 Hz ~ 150 KHz |
|
风扇电源 |
AC 220 V ±10 %，50 Hz |
|
保险丝 |
6 A |
|
最大功耗 |
500 W |
|
机箱尺寸 |
22 U |
|
仪器重量 |
75 kg |
|
备注：人工网络符合VW 80300-2021标准要求的3个阻抗，适用于100 A测试系统。 |
|

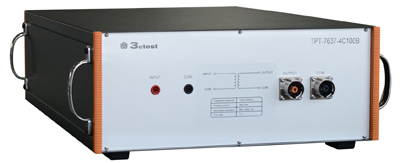

耦合变压器 TPT-7637-4C100B
|
技术参数 |
|
|
最大不饱和电压（V） |
15 V@10 Hz≤f≤3 kHz 25 V@3 kHz≤f≤30 kHz 2.5 V@30 kHz≤f≤300 kHz |
|
初级电流（A） |
最大32 A |
|
EUT电流（A） |
最大100 A |
|
频率范围 |
15 Hz ~ 300 kHz |
|
尺寸 |
440 mm (长)*190 mm (高)*585 mm (深) |
|
重量（kg） |
60 kg |
|
备注：此变压器最大100 A次级电流，适用于100 A测试系统。 |
|

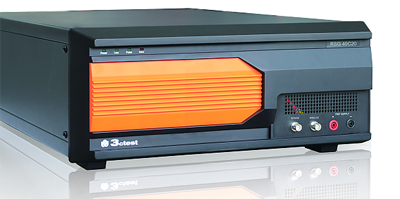

纹波信号发生器 RSG 40C20(800W)
|
技术参数 |
|
|
频率范围 |
10 Hz ~ 300 kHz |
|
频率步进 |
3 kHz ~ 30 kHz,频率步进1 kHz 30 kHz ~ 300 kHz,频率步进10 kHz |
|
开路输出电压Upp |
f＜50 kHz，Upp≤80 V 50 kHz ≤f＜150 kHz，Upp≤48 V 150 kHz ≤f≤300 kHz，Upp≤24 V 分辨率0.1 V |
|
纹波驻留时间 |
1 s ~ 10 s,分辨率0.1 s |
|
功率 |
800 W |
|
最大输出 |
40 Vp / 20 Ap |
|
供电电压 |
AC 110 / 220 V ±10 %, 50 Hz / 60 Hz |
|
外形尺寸 |
4 U |
|
重量 |
约25 kg |
|
备注：此纹波信号发生器最大功率800 W，适用于100 A以下测试系统。 |
|

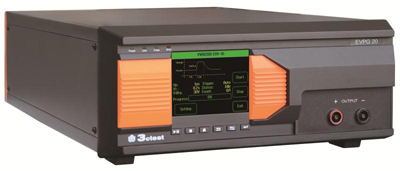

电动汽车脉冲干扰发生器 EVPG 20
EHV-10-02
EHV-16
|
技术参数VW 80300-2021 (EHV-10-02) |
|
|
脉冲波形特征 |
双指数波 |
|
脉冲电压幅值 |
10 V ~ 50 V ±20 % 50 V ~ 200 V ±10 % |
|
脉冲宽度 |
≥50 μs（0% ~ 0%） |
|
脉冲上升时间 （0 % ~ 100 %） |
6.67 μs ± 20 % （3000 V / ms@20 V） |
|
输出阻抗 |
2 Ω |
|
脉冲间隔时间 |
1 ~ 99 s |
|
脉冲极性 |
仅正 |
|
脉冲个数 |
1 ~ 99 |
|
脉冲触发方式 |
手动、自动、外部 |
|
脉冲耦合方式 |
电容 |
|
脉冲去耦方式 |
二极管 |
|
DUT容量 |
DC 1000 V / 100 A |
|
备注:负载能力最大100 A，更大电流系统需要定制。 |
|
|
技术参数VW 80300-2021 (EHV-16) |
|
|
脉冲波形特征 |
近似方波 |
|
脉冲电压幅值 |
10 V ~ 50 V ± 20 % 50 V ~ 200 V ± 10 % |
|
脉冲宽度 |
10 μs ~ 20 μs ± 20 % 20 μs ~ 200 μs ± 10 % |
|
脉冲上升时间 （0 % ~ 100 %） |
≤300 ns（＜5 V / ns） |
|
输出阻抗 |
2 Ω |
|
脉冲间隔时间 |
0.1 ~ 10 s |
|
脉冲极性 |
仅正 |
|
脉冲个数 |
1 ~ 999 |
|
脉冲触发方式 |
手动、自动、外部 |
|
脉冲耦合方式 |
电容 |
|
脉冲去耦方式 |
二极管 |
|
DUT容量 |
DC 1000 V / 100 A |
|
备注:负载能力最大100 A，更大电流系统需要定制。 |
|
100 A、300 A、700 A系统配置表如下：
|
1 |
纹波信号发生器 |
RSG 40C20 |
RSG 80C50 |
RSG 80C100 |
|
频率 |
DC / 10 Hz ~ 300 kHz |
|||
|
功率 |
800 W |
5000 W |
10000 W |
|
|
输出Max |
80 Vpp / 40 App |
160 Vpp / 100 App |
160 Vpp / 800 App |
|
|
信号发生器 |
内置、1个通道、0 ~ 300 kHz |
|||
|
备注 |
此纹波发生器主要针对新能源 高阻抗高压零部件的测试要求 |
此纹波发生器主要针对新能源高压电池包等低阻抗大功率发生器来满足测试要求。 |
||
|
2 |
高压人工网络 |
AN 1501N |
AN 150C30 |
AN 150C70 |
|
输出通道 |
2 |
|||
|
EUT设备供电 |
100 A / 1500 Vdc |
300 A / 1500 Vdc |
700 A / 1500 Vdc |
|
|
频率（在EUT终端） |
10 Hz ~ 150 kHz |
10 Hz ~ 150 kHz |
10 Hz ~ 150 kHz |
|
|
3 |
耦合变压器 |
TPT-7637-4C100B |
TPT-7637-4C300B |
TPT-7637-4C1000B |
|
频率范围 |
10 Hz ~ 300 kHz |
300 Hz ~ 300 kHz |
||
|
耦合电流 |
100 A |
300 A |
1000 A |
|
|
匝比 |
1:1 |
1:1 |
2:1 & 4:1 |
|
|
4 |
直流去耦电容 |
100A系统内置在AN 1501N中 |
C150C30 |
|
|
负载电流 |
100A |
300 A |
|
|
|
容值 |
＞10mF(内置瞬时断开抛负载发射测试功能及自动有源充放电电路) |
|||
|
5 |
高压测试装置 |
HTS 1501 |
HTS 150C30 |
|
|
负载电流 |
100 A |
300 A |
|
|
|
6 |
电动汽车脉冲干扰发生器 |
EVPG 20 |
|
|
|
负载电流 |
100 A |
|
|
|
|
7 |
汽车抗扰度测试软件 |
Autolab |
||
|
功能 |
包含用于远程控制纹波信号发生器的软件，包括带有预编程标准和测试库、增强的分析和报告生成。同时可以兼容汽车零部件抗扰度测设备。 |
|||
