PFS 4525D直流电源故障模拟器是模拟直流电源输入端口电压暂降、短时中断的发生器装置，是专门为直流系统进行抗干扰试验和测试而设计的智能化控制试验装置，它在技术上采用了最新的嵌入系统控制、测量技术，所有的控制和测量功能均自动实现，因而极大地简化了系统组成，大大提高了系统的可靠性。独特的液晶显示操作界面具有良好的人机对话功能，操作过程方便简单，具有智能化的特点。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 内置多功能测试模块；
> 内置直流电源，无需外部输入；
> 测试步骤排程功能；
> 以太网RJ45接口，用于PC远程控制；
> 打印测试报告；

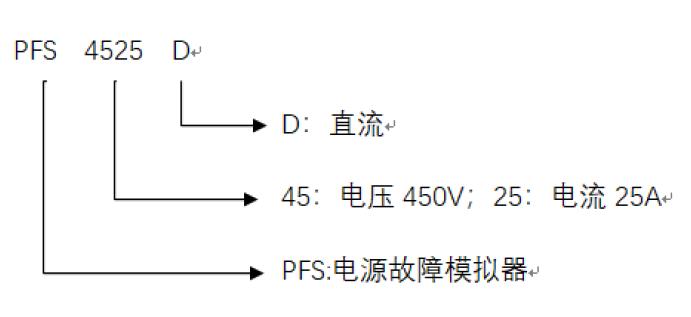

命名规则：
|
技术参数 |
|
|
额定电压 |
DC 450V |
|
跌落/浪涌电压 |
0-120% |
|
暂降/中断持续时间 |
1ms-99999ms |
|
暂降/中断间隔时间 |
50ms-50000ms |
|
试验时间 |
1s-9999s |
|
电压上升/下降时间 |
< 50 μs (发生器负载阻抗为100 Ω时) |
|
输出电压的上过冲/下过冲 |
小于电压变化的10%(发生器负载阻抗为100 Ω时) |
|
测量显示精度 |
电压：1％±0.3 V；电流：1％±0.5 A |
|
最大输出电流（稳态） |
≤25 A |
|
纹波含量 |
<输出额定电压的1% |
|
负载调整率 |
输出电压随负荷的变化(0-额定电流)＜5％ |
|
中断时输出阻抗 |
>100 kΩ |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110 V/220 V(±10%), 50 Hz/60 Hz (大陆地区默认AC 220 V 50 Hz) |
|
保险丝 |
10 A |
|
最大功耗 |
1000 W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网LAN、RJ45 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
机箱尺寸 |
19英寸/22U机柜 |
|
仪器重量 |
约168 kg |
|
温度范围 |
15 ℃–35 ℃ |
|
湿度范围 |
45%–75% |
|
气压范围 |
86 kPa–106 kPa |
|
随机附件 |
|
主机、测试线、电源线、保险丝、扁平接地线、检测报告、说明书 |
|
选配测试功能和附件 |
|
1. PC控制软件CoreLab: 支持Windows XP and Windows 7它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
