CWS 2000C&CWS 2000S多功能雷击浪涌测试系统是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备， CWM 系列模块能够产生1.2/50 μs、8/20 μs高压脉冲波形， TSM 系列模块能够产生10/700μs、5/320 μs高压脉冲波形、VWM系列模块能够产生各类电压脉冲波形、ICM系列模块能够产生各类电流脉冲波形。满足IEC 61000-4-5等标准要求。
CWS 2000C &CWS 2000S性能完全满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求。
特点：
> 5.7寸彩色触摸屏前面板操作
> 脉冲电压最高可达20.0 KV
> 模块化设计，更换、操作便捷
> 满足IEC 61000-4-5、GB/T 17626.5等标准要求
> 浪涌电压、电流监测LCD显示
> 测试排程功能，操作简单
|

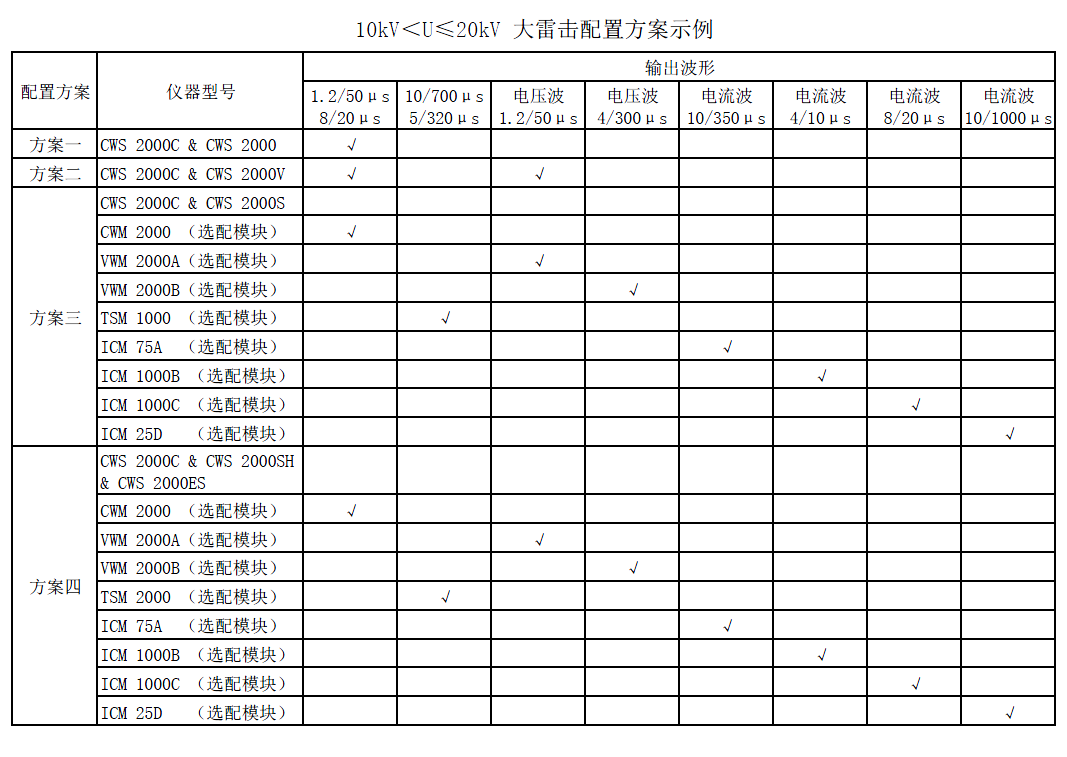

仪器介绍 |
|
|
CWS 2000C |
雷击浪涌控制模块 |
|
CWS 2000S |
多功能雷击浪涌发生器 |
|
CWM 系列 |
1.2/50us组合波模块 |
|
TSM 系列 |
10/700us组合波模块 |
|
VWM 系列 |
各类电压波模块 |
|
ICM 系列 |
各类电流波模块 |
|
CWM 系列技术参数 |
|
|
测试电压范围 |
0.5 kV ~ 15.0 kV（20.0 kV）± 10% |
|
电压上升时间 |
1.2 μs± 30% |
|
电压持续时间 |
50 μs± 20% |
|
测试电流范围 |
0.25 kA ~ 7.5 kA（10.0 kA）± 10% |
|
电流上升时间 |
8 μs± 20% |
|
电流持续时间 |
20 μs± 20% |
|
输出阻抗 |
2 ohm |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
8 s ~ 99 s(最短时间取决于实验电压) |
|
电压峰值检测 |
前面板BNC输出:2000 V : 1 V；液晶屏显示测量值 |
|
电流峰值检测 |
前面板BNC输出:500 A : 1 V；液晶屏显示测量值 |
|
实验次数 |
1 ~ 999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
注：CWM 1500对应15kV；CWM 2000对应20kV |
|
|
TSM 1000技术参数 |
|
|
测试电压范围 |
0.5 kV ~ 10.0 kV± 10% |
|
电压上升时间 |
10 μs± 30% |
|
电压持续时间 |
700 μs± 20% |
|
电流上升时间 |
5 μs± 20% |
|
电流持续时间 |
320 μs± 20% |
|
输出阻抗 |
15 ohm、40 ohm |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
11 s ~ 99 s(最短时间取决于实验电压) |
|
实验次数 |
1 ~ 999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
VWM系列技术参数 |
|
|
测试电压范围 |
0.5 kV ~ 15.0 kV（20kV）± 10% |
|
VWM xxxxA |
1.2 μs± 30%、50 μs± 20%电压波 |
|
VWM xxxxB |
4 μs± 30%、300 μs± 20%电压波 |
|
VWM xxxxC |
10 μs± 30%、200 μs± 20%电压波 |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
8 s ~ 99 s(最短时间取决于实验电压) |
|
实验次数 |
1 ~ 999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
注：xxxx标识电压等级，1500对应15kV，2000对应20kV |
|
|
ICM系列技术参数 |
|
|
ICM 75A |
|
|
充电电压范围 |
0.5 kV ~ 10.0 kV± 10% |
|
测试电流范围 |
40 A～750 A±10% |
|
波形参数 |
10 μs（-10%~+100%），350 μs±20% |
|
输出阻抗 |
13Ω |
|
ICM 1000B |
|
|
充电电压范围 |
0.5 kV ~ 10.0 kV± 10% |
|
测试电流范围 |
0.5 kA～10.0 kA±10% |
|
波形参数 |
4 μs±10%，100 μs±10% |
|
输出阻抗 |
1Ω |
|
ICM 1000C |
|
|
充电电压范围 |
0.5 kV ~ 5.0 kV± 10% |
|
测试电流范围 |
1.0 kA～10.0 kA±10% |
|
波形参数 |
8 μs±10%，20 μs±10% |
|
输出阻抗 |
0.5Ω |
|
ICM 25D |
|
|
充电电压范围 |
0.5 kV ~ 10.0 kV± 10% |
|
测试电流范围 |
12.5 A～250 A±10% |
|
波形参数 |
10 μs（-10%~+100%），1000 μs±20% |
|
输出阻抗 |
40Ω |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
11 s ~ 99 s(最短时间取决于实验电压) |
|
实验次数 |
1 ~ 999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
工作电压范围 |
AC 110 V / 220 V，±10%，50/60 Hz（国内默认AC 220 V） |
|
保险丝 |
6 A |
|
最大功耗 |
200 W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网、RJ45 |
|
失效检测 |
失效时前面板LCD显示、并中断仪器工作 |
|
检测输出方式 |
标准1米同轴线 |
|
机箱尺寸 |
CWS 2000C 4U CWS 2000S 8U |
|
可配套机柜 |
两台机箱可放置于19英寸22/35U标准机柜中 |
|
仪器重量 |
CWS 2000C 约18kg CWS 2000S 约32kg |
|
温度范围 |
15 ~ 35 ℃ |
|
湿度范围 |
45% ~ 75% |
|
气压范围 |
86 kPa～106 kPa |
随机标配
测试线、电源线、保险丝、CN 25线、同轴电缆、接地线、检测报告、说明书
选配附件
1. Surge耦合去耦网络，满足IEC61000-4-5
SPN系列：可定制SPN系列外置耦合/去耦网络
2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5
CDN 405系列（定制）
3. 宽带电流监测钳 型号：CM 0302M
4. 脉冲磁场转换器: PMC1200
IEC 61000-4-9
5. 磁场线圈：TCXS111单匝线圈 1 m X 1
m IEC61000-4-8
6. PC控制软件Corelab
支持Windows 7 、Windows 8 and Windows 10，使用方便、用户界面美观、直观，各项操作功能及标准库使用使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活生成测试报告
