CWS 60G是为了模拟低压浪涌脉冲干扰现象而专门设计的一款高端测试设备，适用于浪涌保护器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从3 V至600 V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。CWS 60G设计基于第三代智能化控制平台，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
特点：
> 5.7寸彩色触摸屏前面板操作
> 符合IEC/EN61000-4-5和GB/T 17626.5标准
> 输出电压3 V至600 V, 0.1 V步进
> 标配源输出阻抗2 Ω
> 内置浪涌电压测量模块，用户可连接示波器观察波形
> 仪器界面可实时显示输出峰值电压、电流峰值大小
> 测试排程功能，操作简单
> 以太网 、RJ45接口，用于PC远程控制、打印测试报告

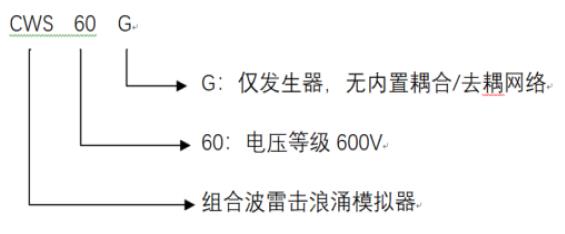

命名规则：
|
符合IEC 61000-4-5浪涌抗扰度测试 |
||
|
测试电压范围 |
3V-600V ±10% |
|
|
电压波形 |
波前时间：1.2μs±30% 半峰值时间：50μs±20% |
|
|
测试电流范围 |
1.5A-300A±10% |
|
|
电流波形 |
波前时间：8μs±20% 半峰值时间：20μs±20% |
|
|
源输出阻抗 |
2 ohm |
|
|
输出极性 |
正、负、正负交替 |
|
|
脉冲周期 |
1s-9999s（最短取决于试验电压） |
|
|
实验次数 |
1–9999次 |
|
|
触发方式 |
自动、手动、外部触发 |
|
|
实验模式 |
实验参数进行排程设置 |
|
|
|
通用参数 |
|
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
|
工作电压范围 |
AC 110V/220V，±10%，50/60Hz（国内默认AC 220V） |
|
|
保险丝 |
6A |
|
|
最大功耗 |
200W |
|
|
通讯方式 |
以太网、RJ45 |
|
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
|
失效检测 |
失效时前面板LCD显示、并中断仪器工作 |
|
|
机箱尺寸 (宽*高*深) |
19英寸/4U （450 mm*192 mm*610 mm） |
|
|
仪器重量 |
约30Kg |
|
|
温度范围 |
15–35℃ |
|
|
湿度范围 |
45%-75% |
|
|
气压范围 |
86kPa～106kPa |
|
随机附件 |
|
|
主机、测试线、电源线、保险丝、扁平接地线、检测报告、说明书 |
|
|
选配测试功能和附件 |
|
|
外置耦合去耦网络SPN系列 |
暂无低压浪涌网络，需定制 |
|
宽带电流监测钳 CM |
0220M 0.01V/A |
|
宽带电流监测钳 CM |
0103M 0.1V/A |
|
PC控制软件CoreLab 支持Windows XP and Windows 7它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
|
