APS xxD系列配置了四象限双极性放大器，能够产生电压跌落、短时中断和多种电压变化，模拟可在线束上测得的各种电压变化现象。可作为电池供电模拟和直流电压源使用。在实验室测试时，APS xxD系列可替换车辆蓄电池。Pulse 2b、Pulse 4、正弦波噪声和其它复杂电压变化模拟测试都可以由APS xxD系列模拟器来实现。非常适合ISO 7637/16750传导瞬态测试。APS xxD系列拥有模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形。作为强大的直流电源，在汽车瞬变脉冲测试中为被试设备供电，48 V、42 V、24 V和12 V四种供电电压类型全满足。
*对于某些被试品（例如：电机类设备、排气扇、雨刮器、空调等）或存在大电容储存配件的被试品存在较大的冲击电流，这种冲击电流是被试品正常工作电流的3-10倍甚至更大。如果客户对被试品的冲击电流不确定，可选择我公司的CTM系列电流测试模块对被试品进行工作电流测试获取冲击电流值，从而选择更合适的APGAPSAPS xxD系列产品。
**APGxx系列 单极性输出电压0~60V，输出电流 0~400A，正弦信号输出频率30kHz，功率大，基本满足大部分测试需求。
APS xx系列 单极性输出电压：0~60 V，输出电流0~30 A，正弦信号输出频率最高300kHz。
APS xxD系列 四象限电源，输出最大电压80 V。满足48 V系统，输出最大电流100 A，正弦信号输出频率最高300 kHz。
|
通用参数 |
|
|
输出电压 |
MAX 80 V |
|
输出电流 |
MAX 100 A |
|
模拟信号输入 |
BNC |
|
Sense信号输入 |
BNC |
|
源阻抗 |
10 mΩ ~ 200 mΩ/无内阻 |
|
电压补偿精度 |
±0.1 V |
|
电压补偿最大值 |
4 V |
|
电压偏移 |
＞90%，恢复时间＜10 μs
|
|
电压波动 |
Ur＜0.2 Vpp，最小频率400 Hz |
|
升压时间 |
＜3 μs |
|
正弦信号输出 |
频率最高300 kHz（取决于波形的Vpp和输出电流） |
|
外部信号输入 |
0 ～±10 V（根据实际仪器配置，最高 0 ～±10 V） |
|
输出 |
被试设备供电：大电流连接器 |
|
串行接口 |
LAN以太网及RJ45 |
|
外部信号放大比例 |
1:10 |
|
供电电压 |
AC 220 V，±10%，45-65 Hz |
|
环境温度 |
15 ～35 ℃ |
|
尺寸 |
APS 60xxD:19英寸/8U APS 80xxD:22U |
|
重量 |
约40 Kg |
|
技术参数 |
|
|
APS 60E10D+DCP 60E10D |
|
|
输出电压 |
-15 V - +60 V |
|
输出电流 |
Max 10 A，连续 |
|
峰值电流 |
20 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 60F20D+DCP 60F20D |
|
|
输出电压 |
-20 V - +60 V |
|
输出电流 |
Max 20 A，连续 |
|
峰值电流 |
40 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 60E30D+DCP 60E30D |
|
|
输出电压 |
-15 V - +60 V |
|
输出电流 |
Max 30 A，连续 |
|
峰值电流 |
60 A，持续时间最长 200 ms |
|
频率范围(-3dB) |
DC - 150 kHz 全频段信号 |
|
APS 60F30D+DCP 60F30D（AC110V） |
|
|
输出电压 |
-20 V - +60 V |
|
输出电流 |
Max 30 A，连续 |
|
峰值电流 |
60 A，持续时间最长 200 ms |
|
频率范围(-3dB) |
DC - 150 kHz 全频段信号 |
|
APS 80E10D |
|
|
输出电压 |
-15 V - +80 V |
|
输出电流 |
Max 10 A，连续 |
|
峰值电流 |
20 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80F20D |
|
|
输出电压 |
-20 V - +80 V |
|
输出电流 |
Max 20 A，连续 |
|
峰值电流 |
40 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80E30D |
|
|
输出电压 |
-15 V - +80 V |
|
输出电流 |
Max 30 A，连续 |
|
峰值电流 |
60 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80E50D |
|
|
输出电压 |
-15 V - +80 V |
|
输出电流 |
Max 50 A，连续 |
|
峰值电流 |
100 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
APS 80F100D |
|
|
输出电压 |
-20 V - +80 V |
|
输出电流 |
Max 100 A，连续 |
|
峰值电流 |
200 A，持续时间最长 200 ms |
|
频率范围 |
DC - 150 kHz 全频段信号 |
|
随机标配 |
|
测试线、电源线、接地线、保险丝（备用件）、说明书 |
|
选 件 |
|
1、PC控制软件AutoLab |
|
计算机联机控制软件AUTO Lab 支持windows XP and Windows 7,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 用户可自定义任意波形（标准库以外）； 它能够自动/手动识别所连接的AUTO Lab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
|
2、输出电压40V产品可定制 |
|

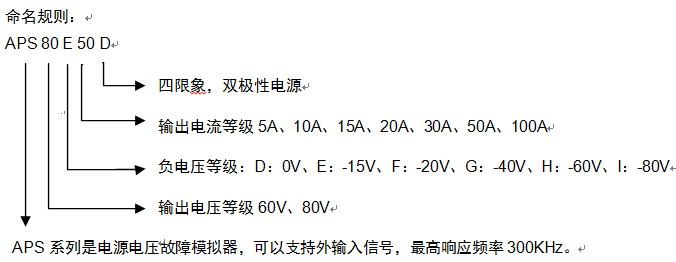

3、负电压等级除了D、E、F、G、H、I以外其他可定制 |
