特点：
> 用于1对2线非屏蔽不平衡线

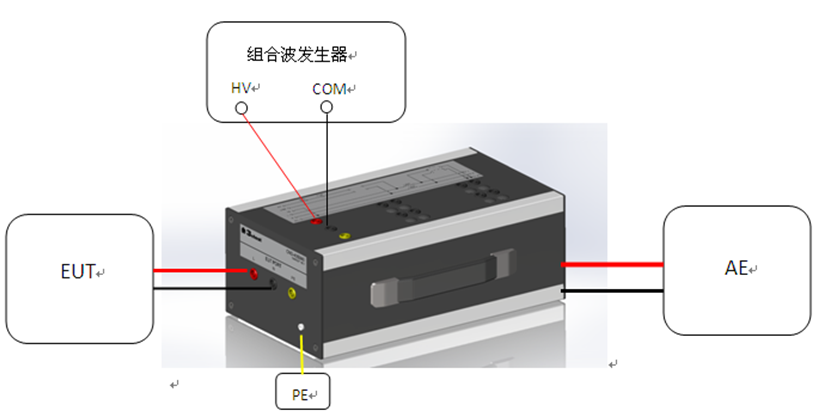

设计原理图1：

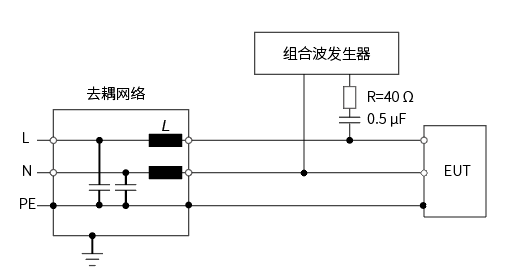

图1依据IEC 61000-4-5：2017 Figure 5

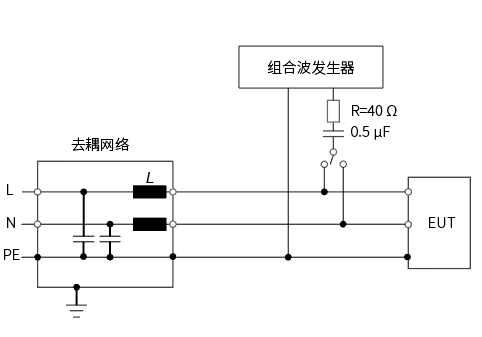

设计原理图2：
图2依据IEC 61000-4-5：2005 Figure 6
|
技术参数 |
|
|
型 号 |
CDN 405M40 |
|
标 准 |
|
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
输出阻抗 |
40 Ω±5% |
|
脉冲电压 |
6 kV |
|
耦合元器件 |
0.5 μF 电容 内置标配 |
|
耦合模式 |
1对2线非屏蔽不对称线 |
|
通信接口规格 |
香蕉头4 mm |
|
工作电压 |
最大 250 V AC/DC |
|
工作电流 |
最大 16 A |
|
去耦电感 |
1.5 mH |
|
残余电压 |
＜15%（耦合浪涌电压） |
|
通用参数 |
|
|
重量 |
约10 kg |
|
尺寸 |
360x220x135 mm(长x宽x高) |
|
壳体材料 |
铝合金 |
|
环境温度 |
15 ℃ - 35 ℃（操作条件） |
|
相对湿度 |
45%-75%（操作条件） |
|
包装箱 |
纸箱 |
|
附 件 |
|
测试线，短接插头，说明书 |
