首页> 产品中心 >EMC测试仪器>EMC通用测试设备>瞬态抗扰通讯线CDN >屏蔽线耦合去耦网络CDN 405S1

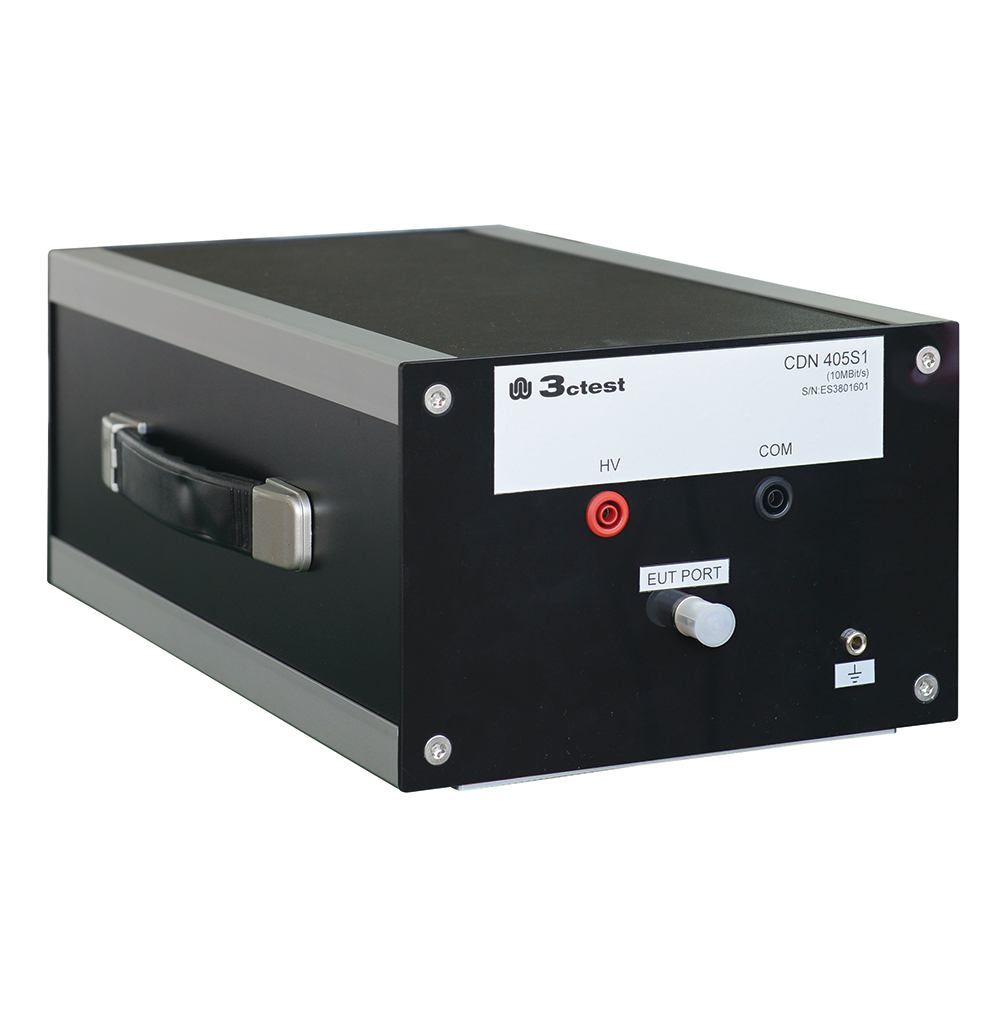

屏蔽线耦合去耦网络CDN 405S1

型号：CDN 405S1

产品简介

CDN 405S1是适用于1芯屏蔽线耦合去耦网络。严格按照IEC61000-4-5标准要求来设计: PDF下载在线询价

根据您的需求在线定制>>

产品特点
产品标准
产品参数
产品配件
售后服务
产品视频

CDN 405S1是适用于1芯屏蔽线耦合去耦网络。严格按照IEC61000-4-5标准要求来设计。最高试验波形等级6 kV，最高电流可达5 A。
CDN 405S1屏蔽线耦合去耦网络满足一端接地屏蔽和两端接地屏蔽要求。

特点：
>适用于1芯屏蔽线耦合去耦
>能够满足一端接地屏蔽和两端接地屏蔽要求
>所有的插座是安全的香蕉插头，确保使用者的最大安全

测试连接示意图：

标准原理图1（屏蔽线两端接地）：

标准原理图2（屏蔽线一端接地）：

IEC 61000-4-5
EN 61000-4-5
GB/T 17626.5

技术参数
型号	CDN 405S1
标准	IEC/EN 61000-4-5
试验波形	1.2/50 μs (8/20 μs ) 6 kV
耦合模式	直连
传输速率	高达10 MBit/s
最大电流	5 A
EUT连接端口	BNC
通用参数
重量	约10 kg
尺寸	360x220x135 mm(长x宽x高)
壳体材料	铝合金
环境温度	15 ℃ - 35 ℃（操作条件）
相对湿度	45%-75%（操作条件）
包装箱	纸箱

附件
测试线	红、黑双头护套
接地线	黄绿一头护套一头夹子
短接插头	24.0023-21
