PFS系列单/三相电源故障模拟器是模拟电气、电子设备会受到电网中电压暂降、短时中断和电压变化的影响。造成这些电压变化的原因是由于电网、变电设备发生故障或者负荷突然发生大的变动。测试此类现象，是为了检验电气、电子设备遇到电压突变情况时，能否避免处于不安全的操作条件。PFS系列单/三相配有可控制的半导体开关，能承受瞬间冲击电流同时具有电子短路保护功能。是国内第一台能满足全兼容IEC 61000-4-11/34，GB/T 17626.11/34测试要求。
特点：
> 5.7寸彩色触摸屏前面板操作
> 全兼容IEC 61000-4-11/34测试
> 内置多功能测试模块组合
> 电压、电流测量采集
> 测试编排程功能
> 以太网RJ45接口，用于PC远程控制、打印测试报告

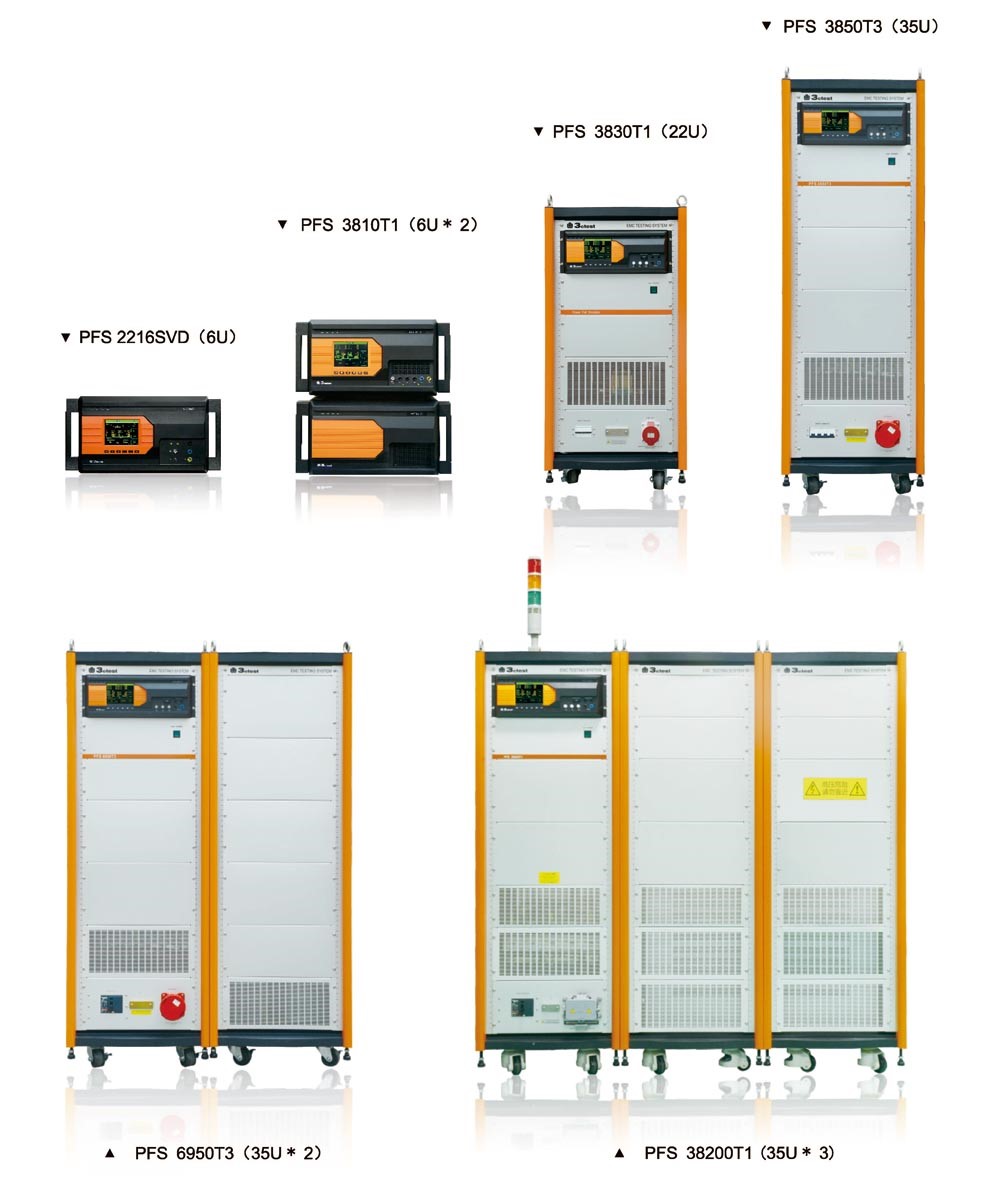

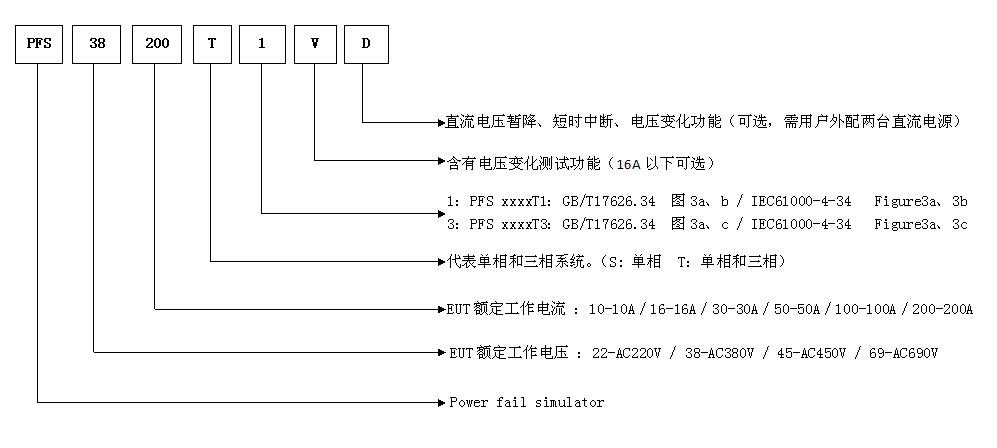

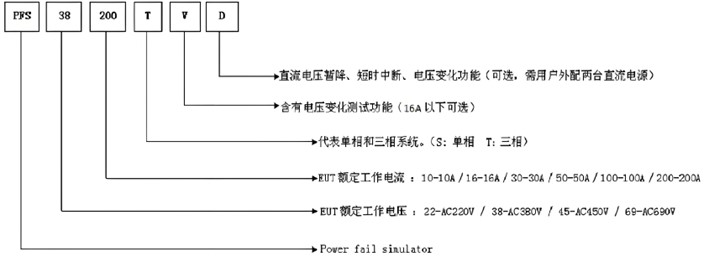

命名规则：
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110 V / 220 V，(±10%)，50/60 Hz(大陆地区默认AC 220 V) |
|
保险丝 |
6 A |
|
最大功耗 |
300 W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网LAN、RJ45 |
|
外部触发输入 |
BNC, 5 V TTL |
|
CRO触发输出 |
BNC, 5 V TTL |
|
运行控制输入 |
BNC, 5 V TTL |
|
外部同步输入 |
45-65 Hz,同名端与异名端之间20-500 V |
|
失效检测 |
失效时前面板LCD显示，并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
EUT电源电压注入 |
5芯工业插座 |
|
检测输出方式 |
标准1米同轴线 |
|

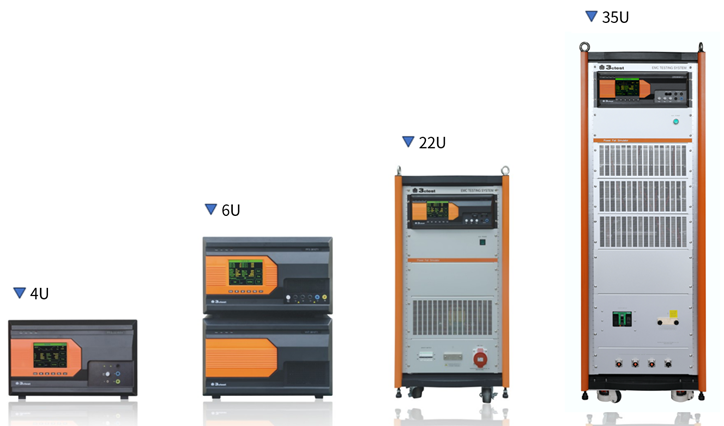

机箱尺寸 |
19英寸6U机箱或19英寸/22U/35U机柜 |
|
仪器重量 |
6U: 约35 kg 22U:约150 kg 35U:约380~467kg |
|
温度范围 |
15–35 ℃ |
|
湿度范围 |
45%–75% |
|
气压范围 |
86 kPa–106 kPa |
|
发生器负载能力说明 |
|
|
发生器峰值冲击能力说明 |
|
|
发生器额定电流 |
发生器耐电流冲击能力 |
|
50 A及以下电流 |
500 A |
|
50.1 A～100A电流 |
1000 A |
|
100 A以上电流 |
大于1000 A |
|
额定电流16 A及以下发生器符合IEC 61000-4-11负载能力说明 |
|
|
发生器额定电流 |
发生器负载电流能力 |
|
PFS 3810T1 PFS 3810T1V |
12 A AC/DC 持续电流; 15 A 持续 5 s; 25 A 持续 3 s; |
|
PFS 3816T1 PFS 3816T1V |
18 A AC/DC 持续电流; 23 A 持续 5 s; 40 A持续 3 s; |
|
符合IEC 61000-4–11&IEC 61000-4-34标准的电源失效测试 |
|
|
IEC/EN 61000-4-11，GB/T17626.11 & IEC 61000-4-34，GB/T16626.34单/三相交流含电压暂降、短时中断和电压变化的电源故障模拟器技术参数 |
|
|
EUT最大持续电流 |
12 A (PFSxx10xxx系列) 18 A (PFSxx16xxx系列) 32 A (PFSxx30xxx系列) 52 A (PFSxx50xxx系列) 77 A (PFSxx75xxx系列) 102 A (PFSxx100xxx系列) 202 A (PFSxx200xxx系列) |
|
耐冲击电流 |
50 A及以下产品：500 A，50 A以上产品：1000 A |
|
保护 |
内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件 |
|
EUT最大输入电压 |
单相250 V AC±5%，50/60 Hz±5% (300 V DC可选) 三相： PFS38xxxx系列：420 V AC，50/60 Hz±5%(300 V DC可选) PFS45xxxx系列：480 V AC，50/60 Hz±5%(300 V DC可选) PFS69xxxx系列：720 V AC，50/60 Hz±5%(300 V DC可选) |
|
EUT电流电压测量 |
LCD显示 |
|
中断电平 |
0% |
|
电压中断方式 |
可选一相、两相、三相进行电压中断 |
|
暂降电平 |
0%-100% |
|
电压暂降方式 |
相线对中线电压暂降 相线对相线电压暂降 PFSxxxxT1：GB/T17626.34图3a、b/IEC61000-4-34:Figure3a、3b PFSxxxxT3：GB/T17626.34图3a、c/IEC61000-4-34:Figure3a、3c |
|
暂降、中断持续时间 |
0.3-9999周期或5 ms - 99999 ms （型号后缀含D的为1 ms） |
|
暂降、中断间隔时间 |
10 ms - 50000 ms |
|
暂降、中断试验次数 |
1 - 9999 |
|
暂降、中断上升、下降时间 |
发生器额定电流75 A及以下产品：1-5 μs(标准规定电阻校验) 发生器额定电流75 A以上产品：1-50 μs(标准规定电阻校验) |
|
电压变化电平 (16A及以下可选) |
0-100% |
|
电压变化减少时间 (16A及以下可选) |
500 ms-9999 ms（50%-100%）或突变（同暂降、中断上升、下降时间） 1000 ms-9999 ms（0%-100%）或突变（同暂降、中断上升、下降时间） |
|
电压变化增加时间 (16A及以下可选) |
500 ms – 9999 ms（50%-100%） 1000 ms – 9999 ms（0%-100%） |
|
电压变化降低后持续时间 (16A及以下可选) |
10 ms - 99999 ms |
|
同步 |
0°- 360°，1°步进设置或随机方式 |
|
触发方式 |
手动、自动、外部触发输入 |
|
随机标配 |
|
测试系统PFS，附件可扩充、电源电缆、EUT供电电缆、网线、出厂检验报告、说明书 |
