VSG 335系列电压冲击模拟器基于公司第三代控制平台，依据客户测试需求定制开发的1.2/50 μs电压冲击模拟器。本产品适用于脉冲耐压测试领域，主要用于组件和单元的绝缘、耐压等电性能的浪涌测试，可满足IEC 61180-1，IEC 61180-2，IEC 60335-1、GB 4706.1等标准要求。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 测试电压最高可达30 kV（不同设备有所区别，可根据客户需求定制）；
> 多款输出阻抗可选（不同设备有所区别，可根据客户需求定制）；
> 被试品漏电电流击穿报警功能；

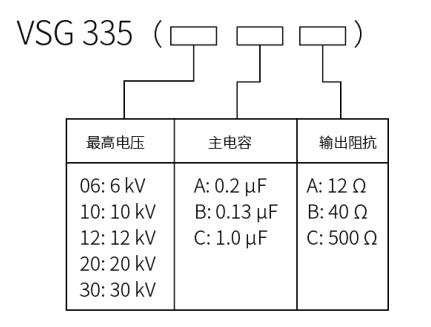

选型指南
|
技术参数 |
|
|
测试电压范围 |
0.5 kV ~ 12 kV，±10% |
|
1 kV ~ 20 kV，±10% |
|
|
3 kV ~ 30 kV，±10% |
|
|
波前时间 |
1.2 μs±30%（30% ~ 90% ）*1.67 |
|
半峰值时间 |
50 μs±20%（原点 ~ 50%） |
|
源输出阻抗 |
12 ohm 、40 ohm 、500 ohm(可根据客户要求定制) |
|
被试品击穿漏电流 |
100 mA ~1200 mA |
|
输出极性 |
正、负、先正后负 |
|
脉冲周期 |
5 s ~ 99 s |
|
试验次数 |
1 ~ 10000 次 |
|
触发方式 |
自动、手动、外部触发 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110 V/220 V±10%，50 Hz/60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
|
保险丝 |
6 A |
|
最大功耗 |
200 W |
|
机箱尺寸 |
19英寸4U/6U |
|
仪器重量 |
约20 kg |
|
环境温度 |
15 ℃ ~ 35 ℃ |
|
相对湿度 |
45% ~ 75% |
|
大气压力 |
86 kPa ~ 106 kPa |
|
附件 |
|
三芯电源线、说明书、测试线、接地线、保险丝、射 频电缆 |
|
选 配 |
|
PC控制软件CoreLab 支持Windows XP/7/8/10操作系统，使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序、帮助用户灵活地生产测试报告。
|
