电压波W2电缆感应试验技术参数 |
|
|
耦合模式 |
电缆感应CI |
|
电压波形W2上升时间 |
< 100 ns |
|
脉冲持续时间 |
6.4 µs ± 20% |
|
单次回击测试等级 |
50 V ~ 2000 V +20%, -0% |
|
多次回击测试等级 |
50 V ~ 2000 V +20%, -0% (首波) |
|
25 V ~ 1000 V +50%, -0% (后续波) |
|
|
极性 |
正、负 |
|
高频电压耦合变压器 |
LVT-2 |
|
电压波W3 1 MHz 插脚注入试验技术参数 |
|
|
耦合模式 |
插脚注入 |
|
输出阻抗 |
25 Ω |
|
电压电流W3重复频率 |
1 MHz± 20 % |
|
第5波形衰减为 |
25% ~ 75%之间 |
|
单次回击测试等级 |
100 V ~ 3200 V +10%, -0% |
|
4 A ~ 128 A +10%, -0% （短路电流） |
|
|
极性 |
正、负 |
|
相位同步 |
0° ~ 359°, 步进 1° |
|
EUT最大交流电压 |
230 V |
|
EUT最大供电频率 |
800 Hz |
|
EUT最大直流电压 |
±50 V |
|
电压波W3 1 MHz-H电缆感应高等级试验技术参数（选配） |
|
|
耦合模式 |
电缆感应CI |
|
电压电流W3重复频率 |
1 MHz± 20 % |
|
第5波形衰减为 |
25% ~ 75%之间 |
|
单次回击测试等级 |
1000 V ~ 4000 V +20%, -0% |
|
多次回击测试等级 |
1000 V ~ 4000 V +20%, -0% (首波) |
|
500 V ~ 2000 V +50%, -0% (后续波) |
|
|
电压波W3 1 MHz电缆感试验技术参数 |
|
|
耦合模式 |
电缆感应CI |
|
电压电流W3重复频率 |
1 MHz± 20% |
|
第5波形衰减为 |
25% ~ 75%之间 |
|
单次回击测试等级 |
50 V ~ 3200 V +20%, -0% |
|
多次回击测试等级 |
100 V ~ 3200 V +20%, -0% (首波) |
|
50 V ~ 1600 V +50%, -0% (后续波) |
|
|
多脉冲群测试等级 |
50 V ~ 2000 V +20%, -0% |
|
极性 |
正、负 |
|
高频电压耦合变压器 |
LVT-2 |
|
电压波W3 10 MHz 电缆感应试验技术参数 |
|
|
耦合模式 |
电缆感应CI |
|
电压电流W3重复频率 |
10 MHz± 20 % |
|
第5波形衰减为 |
25% ~ 75%之间 |
|
单次回击测试等级 |
50 V ~ 3200 V +20%, -0% |
|
多次回击测试等级 |
100 V ~ 3200 V +20%, -0% (首波) |
|
50 V ~ 1600 V +50%, -0% (后续波) |
|
|
多脉冲群测试等级 |
50 V ~ 2000 V +20%, -0% |
|
极性 |
正、负 |
|
高频电压耦合变压器 |
LVT-2 |
|
电流波W6 电缆感应试验技术参数 |
|
|
耦合模式 |
电缆感应CI |
|
电流波形 |
5 A ~ 160 A |
|
上升时间 |
0.25 μs ±20% |
|
脉冲宽度 |
4 μs ±20% |
|
高频电流耦合变压器 |
LVT-3 |
|
通用参数 |
|
|
供电电压 |
AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz） |
|
最大功耗 |
200 W |
|
机箱尺寸 |
4U*2 |
|
重量 |
两台主机共37 kg |
|
温度范围 |
15 ℃ ~ 35 ℃ |
|
湿度范围 |
45% ~ 75% |
|
气压范围 |
86 kPa ~ 106 kPa |
|
附件 |
|
|
说明书、测试线、保险丝*2(备用件)、电源线、同轴线、接地线 |
|
|
选配附件 |
|
|
1、高频耦合变压器LVT-2
|
用于W2，W3（1 MHz、10 MHz）电压波形耦合; 可满足电缆束W2、W3电压波形的单次回击、多次回击、以及多次脉冲群等级1-5测试; 最大耦合W2电压波形2000 V; 最大耦合W3电压波形4000 V; |
|
2、高频耦合变压器LVT-3  |
用于W6电流波形耦合; 可满足电缆束W6电流波形的多次脉冲群等级1-5测试; 最大耦合W6电流波形160 A; |
|
3、电源阻断器件CN-2
|
用于引脚直接注入试验进行波形3的带电源试验，目的是将EUT引脚上的电压与信号发生器的低源阻抗隔离开，对信号发生器进行保护; |
|
4、瞬态阻断器件DN-416T
|
用于防止W3瞬态波形损坏EUT供电电源；交流/直流电源供电最高电压3相400 V 16 A，0-400 Hz（共模）; 可满足引脚直接注入W3波形的带电源测试; |
|
选配附件 |
|
|
5、手持式引脚注入探头 HIP 5000
|
用于W3（1 MHz）波形的引脚直接注入试验，手持式结构设计，方便对被测产品的针脚进行浪涌注入; |
|
6、分流器MCS 01
|
测量W2，W3，W6电流波形; |
|

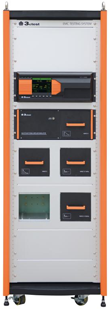

7、35U标准机柜 ETS 160MB-35U
|
用于收纳ETS 160MB系列设备及附件，让各种设备有序存放; 内置2个4U主机收纳槽, 4个波形模块收纳槽, 带滑动导轨，方便放置; |
|
8、泰克系列数字示波器MDO3012
|
频率100 MHz; 采样率1.25 GS/s; 存储深度10 Mb; |
|
9、差分探头THDP0100
|
可用于所有波形的电压信号测量; 美国泰克，6 kV差分模式，100 MHz频率; |
|
10、宽带电流监测钳CM 0103M
|
峰值电流5 kA；
|
|
11、Corelab软件 |
用于对试验进行远程控制； 可连接示波器监测波形； 可生成测试报告； |
