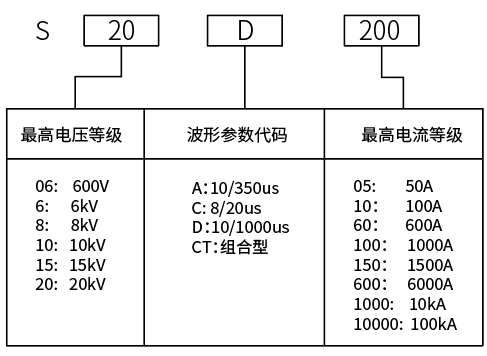

技术参数---S20D200 |
|
|
测试电流范围 |
200 A ~ 2 000 A, ±10% |
|
充电电压 |
1 kV ~ 20 kV |
|
电流波形 |
上升时间（10% ~ 90%）: 10 μs ± 20% |
|
持续时间（50% ~ 50%）: 1000 μs ± 20% |
|
|
输出极性 |
正极、负极、正负交替 |
|
源输出阻抗 |
10 Ω |
|
重复率（单次脉冲时间） |
5 s ~ 1000 s（最短时间取决于实验电压） |
|
试验次数 |
1~ 10000 |
|
相位同步 |
0° ~ 360°（45 Hz ~ 65 Hz） |
|
脉冲电流监测（BNC输出） |
外置选配 |
|
触发方式 |
手动、自动、外部触发 |
|
尺寸 |
19英寸35U |
|
仪器重量 |
约200 kg |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
交流110 V/220 V（±10%），50 Hz /60 Hz（大陆默认：220 V） |
|
保险丝 |
6 A |
|
最大功耗 |
500 W |
|
通讯方式 |
以太网LAN、RJ45 |
|
外部控制方式 |
25针并口线 |
|
外部触发输入 |
BNC, 5 V TTL 节点常开，内部电路闭合时示波器可触发本产品。 |
|
运行控制输入 |
BNC, 5 V TTL |
|
失效检测 |
失效时前面板LCD显示，并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
监测输出方式 |
标准1米同轴线 |
|
环境温度 |
15 ℃ ~ 35 ℃ |
|
相对湿度 |
45% ~ 75% |
|
大气压力 |
86 kPa ~ 106 kPa |
|
附件 |
|
|
使用说明书， 测试线，接地线，三芯电源线，保险丝（备用件），同轴电缆 |
|
|
选购件 |
|
|
十路循环分配网络 |
SPN 10 |
|
耦合去耦网络 |
CPN 4516S (其它带载能力可定制) |
|
隔离变压器 |
DG-4.4 KVA |
|
电流互感器 |
CM 0220M |
|
测量软件 |
MAS 3000 |
|
远程控制软件 |
Corelab |
