>以太网、RJ45接口，用于PC远程控制、打印测试报告；

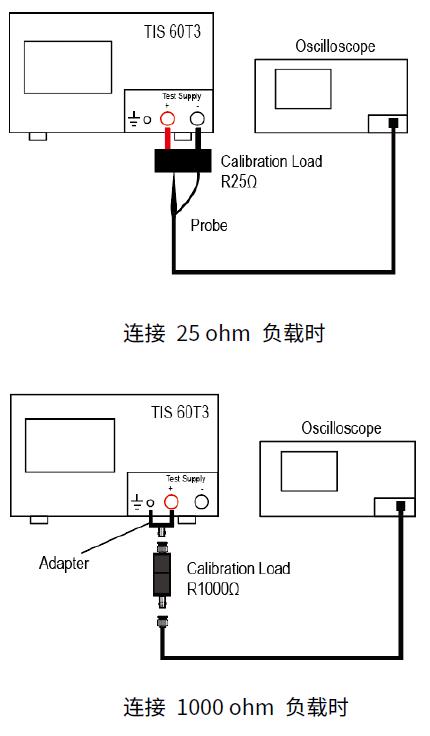

校准配置：
|
Test1高频脉冲技术参数 |
|
|
脉冲输出电压VIp |
73 V±2 V（25 Ω±0.5 Ω负载） 80 V±2 V（1 kΩ±0.02 kΩ负载） |
|
上升时间tr |
≤10 μs |
|
脉冲时间常数τ |
52 μs±5 μs |
|
脉冲重复时间t |
5 ms |
|
试验时间 |
10 min |
|
Test2巨脉冲技术参数 |
|
|
脉冲输出电压VGP |
100 V±2 V（25 Ω±0.5 Ω负载） 110 V±2 V（1 kΩ±0.02 kΩ负载） |
|
脉冲上升时间tr |
≤1 ms |
|
脉冲时间常数τ |
0.188 s±0.004 s |
|
脉冲重复时间 |
1 min |
|
试验次数 |
1-99 |
|
Test3浪涌叠加波形技术参数 |
|
|
重复高脉冲参数 |
|
|
脉冲幅值VIp |
73 V±2 V（25 Ω±0.5 Ω负载） 80 V±2 V（1 kΩ±0.02 kΩ负载） |
|
上升时间tr |
≤10 μs |
|
脉冲时间常数τ |
52 μs±5 μs |
|
脉冲重复时间t |
5 ms |
|
叠加浪涌参数 |
|
|
叠加脉冲幅值 |
30 V (+0,-1V) |
|
叠加持续时间 |
300 ms |
|
叠加重复时间 |
1 min |
|
叠加浪涌次数 |
10 s |
|
标准负载校验电阻 |
25 Ω±0.5 Ω 1 kΩ±0.02 kΩ |
|
DUT电源试验耦合网络(可选) |
30 A 50 A 75 A 100 A |
|
通用参数 |
|
|
供电电压 |
AC 110V/220V±10%，50/60Hz±5% （大陆地区默认AC 220V 50Hz） |
|
温度范围 |
5℃ ~ 23℃ |
|
湿度范围 |
25% ~ 70% |
|
气压范围 |
86 kPa ~ 106 kPa |
|
外形尺寸 |
6U机箱 |
|
重量 |
约50 kg |
|
随机标配 |
|
测试线、电源线、保险丝（备用件）、说明书、校准负载R25Ω、校准负载R25Ω |
|
选购件 |
|
Autolab控制软件 |
