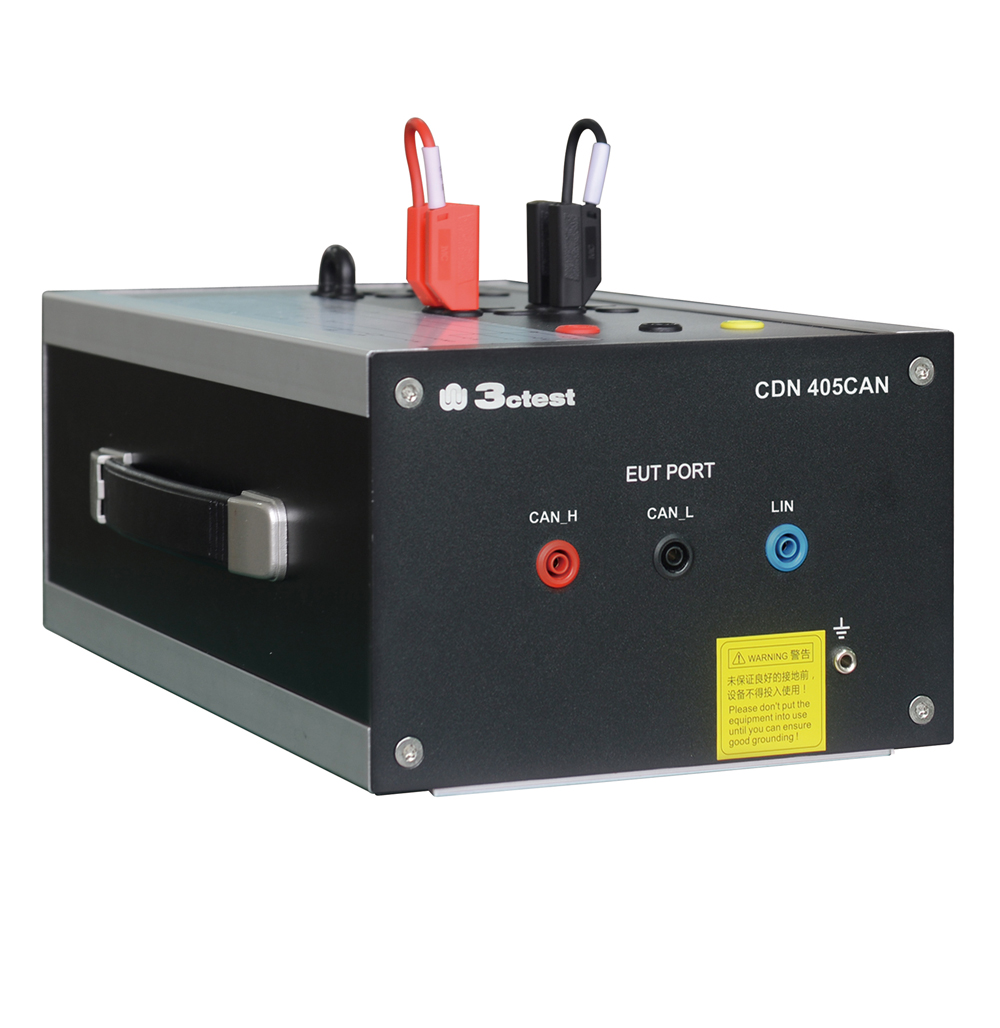

CDN 405CAN适用于非屏蔽对称线CAN线和LIN线的浪涌试验，其峰值电压可达到6KV。强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。6kV浪涌测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000 - 4 - 5：2017的标准。退耦性能及传输速率稳定，体积小巧便于携带使用方便。
特点：
> 支持充电桩CAN线和双绞类型485线测试
> 适合1.2/50 s、8/20 μs组合波
> 耦合模式:CAN H+CAN L同时对地 / LIN对地
> 数据速率:CAN 10MBit/s 、LIN 100 KBit/s
> 最大工作电流2A
> AE与EUT端口皆为4mm香蕉头

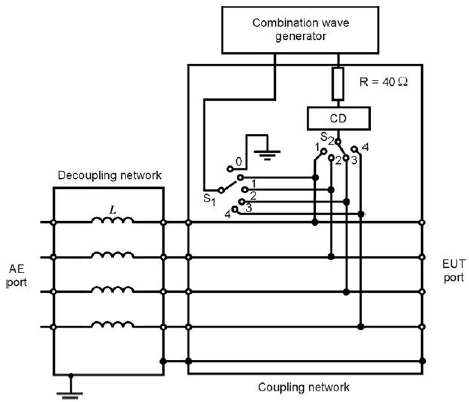

设计原理图1：
图1依据IEC 61000-4-5：2017 Figure 9

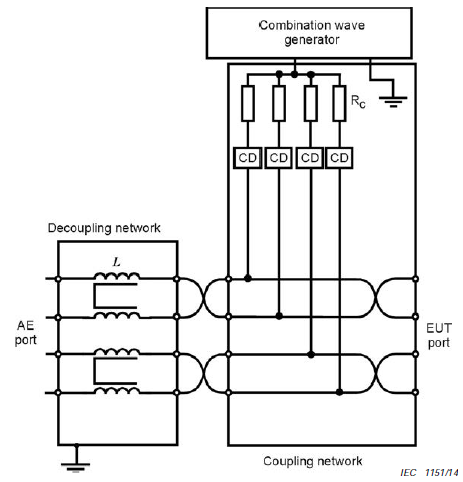

设计原理图2：
图2依据IEC 61000-4-5：2017 Figure10
|
技术参数 |
|
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
限流电阻 |
40 Ω±5% |
|
脉冲电压 |
6 kV |
|
耦合元器件 |
GDT管，内置标配 |
|
耦合模式 |
CAN H+CAN L同时对地 / LIN对地 |
|
通信接口规格 |
香蕉头4 mm |
|
传输速率 |
CAN:10MBit/s 、LIN:100KBit/s |
|
工作电压 |
最大 12V DC |
|
工作电流 |
最大2 A |
|
去耦电感 |
20 mH |
|
残余电压 |
＜90V（耦合浪涌电压） |
|
通用参数 |
|
|
重量 |
约10 kg |
|
尺寸 |
360x220x135 mm(长x宽x高) |
|
壳体材料 |
铝合金 |
|
环境温度 |
15 ℃ - 35 ℃（操作条件） |
|
相对湿度 |
45%-75%（操作条件） |
|
包装箱 |
纸箱 |
|
随机标配 |
|
测试线、短接插头、校验报告、说明书 |
