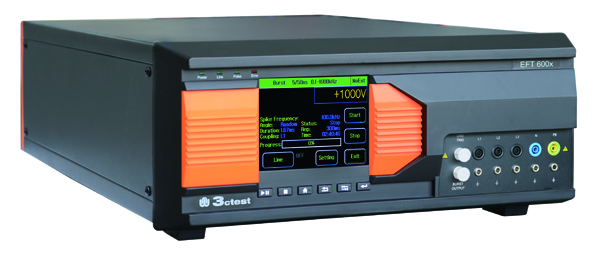

工业测量或控制设备中经常使用常见的控制单元，它们会包含继电器或者一些机械开关设备。使用公共供电系统的通常是日光灯镇流器，或一些小功率电器。这些电器都是电感负荷的，在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。 EFT 600系列智能型电快速瞬变脉冲群模拟器是按照电气、电子产品对于电快速瞬变脉冲群试验的特点和要求而专门设计的， EFT 600系列智能型电快速瞬变脉冲群模拟器具有用于单相或三相被测设备主机供电线路的内置耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。
特点：
> 5.7寸彩色触摸屏前面板操作
> 最高脉冲输出电压6.0kV
> 内置全自动单相、三相耦合/去耦网络
> 对实验参数进行排程设置
> 可控制外置三相大电流耦合/去耦网络
> EFT 600S(单相网络) EFT 600T(三相网络)
> 以太网 、RJ45接口，用于PC远程控制、排程、打印测试报告
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110V/220V，±10%，50/60Hz ±5% （大陆地区默认AC 220V 50Hz） |
|
保险丝 |
6A |
|
最大功耗 |
200W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网LAN、RJ45 |
|
外部触发输入 |
BNC,5V TTL |
|
运行控制输入 |
BNC,5V TTL |
|
外部同步输入 |
45 – 65Hz，同名端与异名端之间 20-500V 同名端、异名端与机壳 0-500V |
|
失效检测 |
失效时前面板LCD显示，并中断仪器工作 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地方式 |
使用扁平接地线 |
|
机箱尺寸 |
19英寸/6U |
|
仪器重量 |
约26Kg |
|
温度范围 |
15–35℃ |
|
湿度范围 |
45%–75% |
|
气压范围 |
86kPa–106kPa |
|
电快速瞬变脉冲参数 |
|
|
测试电压范围 |
0.2 kV – 6.0kV ±10% 校准电压从250V校准 |
|
极性 |
正、负、先正后负 |
|
源阻抗 |
50 ohm |
|
脉冲波形 |
5/50ns,50 ohm 和 1000 ohm负载 |
|
上升时间 |
5ns ±30%, 50 ohm 负载 1000 ohm 负载 |
|
脉冲持续时间 |
50ns ±30%, 50 ohm 负载 50ns – 15 / + 100ns, 1000 ohm 负载 |
|
脉冲频率 |
0.1kHz – 1000kHz |
|
脉冲群持续时间 |
0.001 ms – 1000ms 支持个数设置 |
|
脉冲群周期 |
11 ms – 10100ms |
|
测试持续时间 |
1s – 9999s |
|
触发方式 |
自动、手动、外部触发 |
|
直接输出方式 |
通过高压同轴连接器 |
|
同步 |
0° - 360°，分辨率1°步进设置或随机方式（默认采集L1-N相位角度，任意线-线、线-地相位采集功能选配） |
|
耦合网络衰减 比例 |
<10%设定电压值 |
|
网络 |
EFT 600S： 内置单相耦合/去耦网络 AC 250V 32A DC-1 220V 32A |
|
EFT 600T： 内置三相耦合/去耦网络 AC 690V 32A DC 1000V 32A |
|
|
随机标配 |
|
三芯电源线、测试线、扁平接地线、保险丝、同轴线、出厂检验报告、说明书 |
|
选配测试功能和附件 |
|
1. EFT耦合/去耦网络EFTN系列IEC61000-4-4 EFTN 38100T（三相五线AC 380V 100A） EFTN 6932T（三相五线AC 690V 32A） EFTN 69100T（三相五线AC 690V 100A） EFTN 15100T（三相五线AC 3×700V 100A） |
|
2. 电容耦合夹 CCC 数据信号线试验 |
|
3. 脉冲群校准组件，包含TFB 500(SHV)/TFB 1000(SHV)、网络端口适配器和手提箱，满足群脉冲校准： TFB 500(SHV)：输入阻抗50Ω、输出阻抗50Ω、衰减比500:1 TFB 1000(SHV)：输入阻抗1000Ω、输出阻抗50Ω、衰减比1000:1 |
|
4. PC控制软件Corelab 支持Windows 7 、 Windows 8 and Windows10，它使用方便、用户界面美观、直观，各项操作功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告。 |
