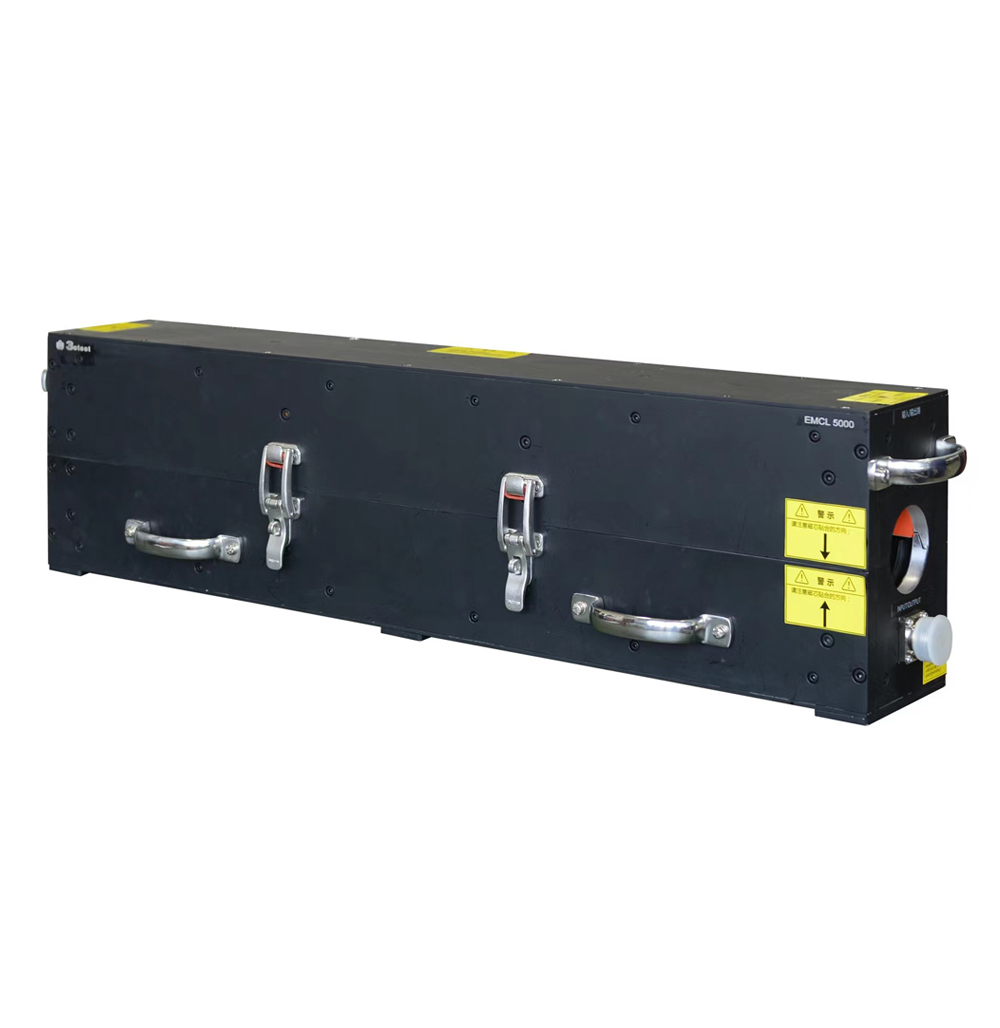

电磁耦合夹EMCL 5000是一种大电流耦合装置，它可以将时谐信号电流或脉冲信号电流通过磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点。满足MIL-STD-188-125-1 and -2 High-Altitude Electromagnetic Pulse (HEMP) Protection For Ground-Based C4I Facilities Performing Critical, Time-Urgent Missions、GJB 8848-2016系统电磁环境效应试验方法等标准大电流注入的需要，广泛应用于电磁兼容传导敏感度（抗扰度）测试。

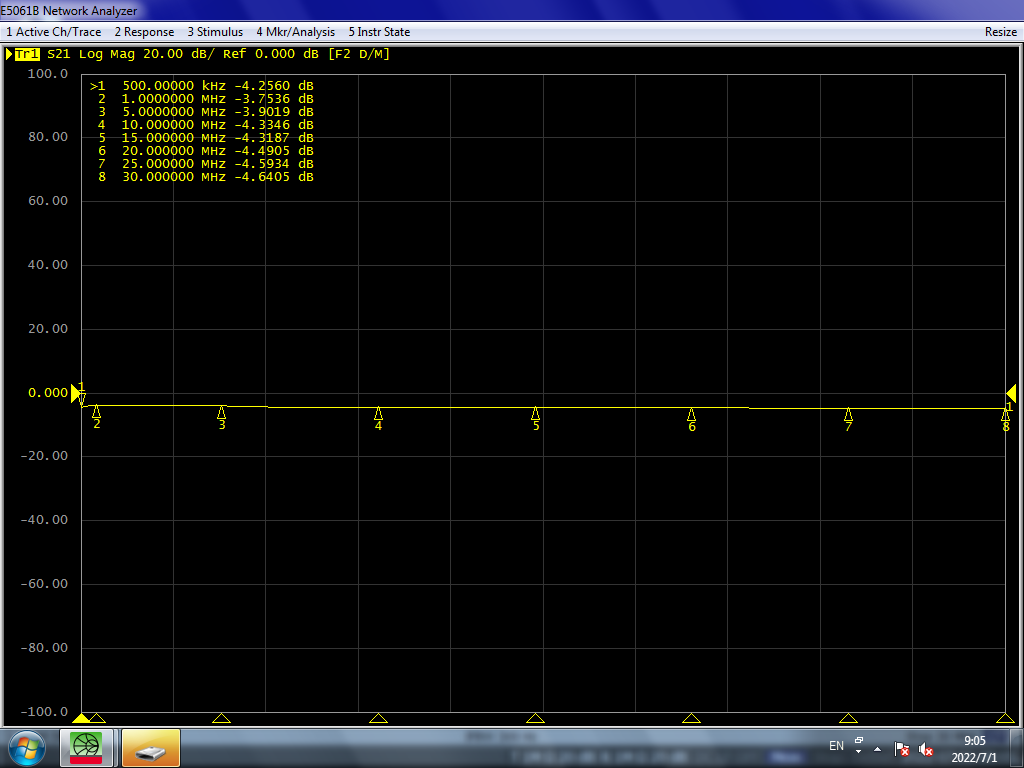

图 EMCL 5000电磁耦合夹s21曲线
|
参数 |
指标 |
|
最大峰值电流 |
5 kA |
|
频率范围 |
500kHz-30MHz（+0/-10dB） |
|
初级电感量 |
≥5μH |
|
最大EUT线缆直径 |
60 mm |
|
接口形式 |
7/16 RF连接器 |
|
尺寸 |
191mm×211mm×844mm（宽×高×长） |
|
工作温度 |
0℃-65℃ |
|
重量 |
40kg |
