LISN ML 100S人工电源网络用于GJB 151B 及MIL-STD-461电源传导发射测试中隔离电源干扰并为受试设备（EUT）提供规定的电源阻抗，其阻抗特性完全满足标准要求。使用时，只需将EUT 连接到OUTPUT 输出端，电源连接到INPUT 输入端。EMI 测量端口采用标准N 型接口。

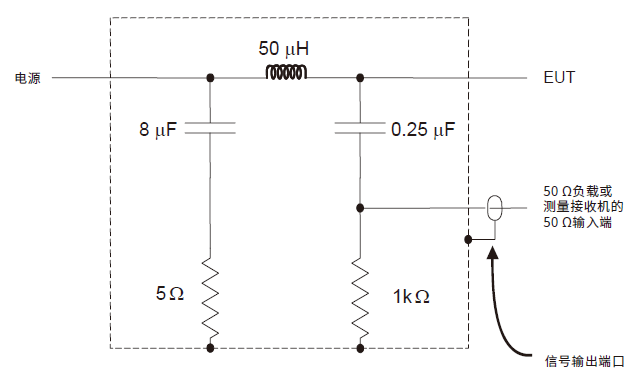

原理图:

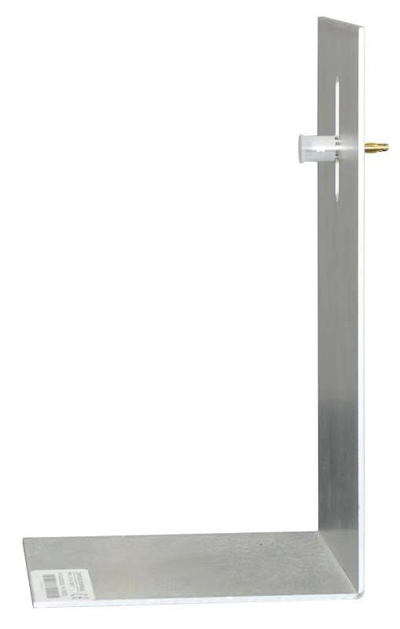

可搭配LISN ML 100S-KIT校准：
|
技术参数 |
|
|
测试电压Vmax |
500V DC, 300V AC 50 Hz ~ 800Hz |
|
测试电流Imax |
100A |
|
测试端子 |
N |
|
电感 |
50μH |
|
阻抗 |
50μH+5Ω‖50Ω |
|
耦合电容 |
0.25μF |
|
阻抗频率范围 |
9kHz-30MHz |
|
通用参数 |
|
|
供电电压 |
AC 110 V/220 V(士10%)，50 Hz /60Hz(士5%)（大陆地区内默认AC 220 V 50 Hz） |
|
外形尺寸 |
460 mm*340 mm*760 mm (长*宽*高) |
|
环境温度 |
15℃ ~ 35℃ |
|
相对湿度 |
45% ~ 75% |
|
重量 |
41kg |
|
附件 |
|
电源线、保险丝、校准报告、说明书 |
