CDN 405T4用来评估非屏蔽对称高速通信线雷击浪涌耦合去耦网络。可以用于测试100MBit/s 以太网，强大的去耦能力可以使辅助设备(AE)免受浪涌的影响，确保测试的重复性。最大浪涌电压为6KV。此款CDN将满足IEC/EN 61000 - 4 - 5：2017的标准升级。是按照IEC/EN 61000 - 4 - 5图10非屏蔽对称高速数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。
特点：
> 可以用于测试100 MBit/s速率
> 1对2线、2对4线非屏蔽对称线 线对地
> 2线非屏蔽不对称线 线对线
> 耦合波形1.2/50 s、8/20 μs
> 最大工作电流1A
> 接口规格为4mm 香蕉头
> 可以兼容国外发生器输出端口进行通信测试
> 根据试验需求更换限流电阻、耦合器件和去耦器件
|
技术参数 |
|
|
项目 |
CDN 405T4 |
|
标准 |
IEC/EN 61000 -4 -5 |
|
耦合波形 |
1.2/50μs、8/20μs |
|
脉冲电压 |
6 kV |
|
耦合模式 |
1对2线、2对4线非屏蔽对称线 线对地 2线非屏蔽不对称线 线对线 |
|
耦合器件 |
GDT90、TVS76、C10可选 |
|
去耦器件 |
GDT90、TVS76、TVS 200、C250可选 |
|
输出阻抗 |
2个80Ω阻抗模块（一对对称线） 4个160Ω阻抗模块（两对对称线） |
|
通信接口规格 |
4 mm香蕉头 |
|
数据速率 |
100 MBit/s |
|
工作电压 |
由耦合模块、去耦模块决定 |
|
工作电流 |
最大1A |
|
去耦电感 |
20 mH |
|
通用参数 |
|
|
重量 |
约10 kg |
|
尺寸 |
475 mm×235 mm×195 mm(长×宽×高) |
|
壳体材料 |
铝材料 |
|
环境温度 |
15 ℃ - 35 ℃ (操作条件) |
|
相对湿度 |
45% - 75% (操作条件) |
|
包装箱 |
纸箱 |
|
随机标配 |
|
|
测试线 |
测试线若干 |
|
限流模组 |
NR80 2个 NR160 4个 |
|
资料 |
原厂测试证书 |
|
说明书 |
|
|
选配器件 |
|
|
CDT-GDT90 |
耦合器件GDT90（90V DC） |
|
CDT-TVS76 |
耦合器件TVS76（76V DC） |
|
CDT-C10 |
耦合器件10uF电容（250V AC） |
|
DP-GDT90 |
去耦器件GDT90（90V DC） |
|
DP-TVS76 |
去耦器件TVS76（76V DC） |
|
DP-TVS200 |
去耦器件TVS200（200V DC） |
|
DP-C250 |
去耦器件250VAC电容 |
注：购买CDN网络时必须要从选配器件中购买一个耦合器件和一个去耦器件，才可以使用CDN网络。此外残压与去耦器件的类别有关，不同的去耦器件残压的波形与幅值不同。
选配器件示例：

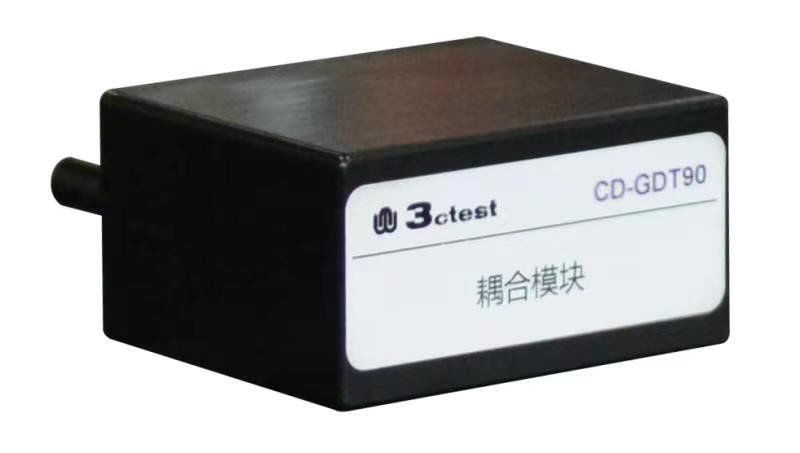

耦合器件CDT-GDT90

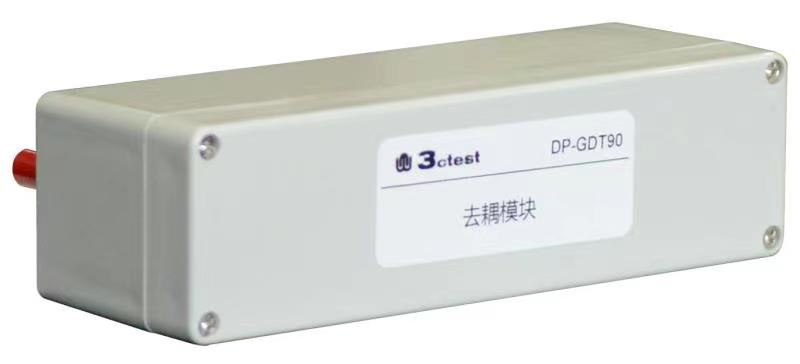

去耦器件DP-GDT90
