CDN 405AF8用来评估低速非屏蔽不对称通信线耦合去耦网络。根据测试需求更换限流电阻、耦合器件和去耦器件,强大的去耦能力可以使辅助设备(AE)免受浪涌的影响,确保测试的重复性。最大浪涌电压为6KV,传输速率最大100kBit/s。此款CDN将满足IEC/EN 61000 - 4 - 5:2017的标准。是按照IEC/EN 61000 - 4 - 5图9非屏蔽的不对称低速数据线标准来设计。退耦性能及传输速率稳定,体积小巧便于携带使用方便。
特点:
> 可以用于测试100 KBit/s速率
> 1/2/3/4/8线非屏蔽 线对线/线对地
> 耦合波形1.2/50 s、8/20 μs
> 最大工作电流2A
> 接口规格为4mm 香蕉头
> 可以兼容国外发生器输出端口进行通信测试
> 根据试验需求更换限流电阻、耦合器件和去耦器件
技术参数
项目
CDN 405AF8(2A)
标准
IEC/EN 61000 -4 -5
耦合波形
1.2/50μs、8/20μs
脉冲电压
6 kV
耦合模式
1/2/3/4/8线非屏蔽 线对线/线对地
耦合器件
GDT90、TVS76、C05可选
去耦器件
GDT90、TVS76、TVS 200、C250可选
输出阻抗
1个40Ω阻抗模块
通信接口规格
4 mm香蕉头
数据速率
100 Kbit/s
工作电压
由耦合模块、去耦模块决定
工作电流
最大2A
去耦电感
20 mH
通用参数
重量
约22 kg
尺寸
475 mm×235 mm×195 mm
壳体材料
铝材料
环境温度
15 ℃ - 35 ℃ (操作条件)
相对湿度
45% - 75% (操作条件)
包装箱
纸箱
随机标配 |
|
测试线、限流模组NR40、原厂测试证书、说明书 |
|
选配器件 |
|
CD-GDT90 |
耦合器件GDT90(90V DC) |
CD-TVS76 |
耦合器件TVS76 (76V DC) |
CD-C05 |
耦合器件0.5uF电容 |
DP-GDT90 |
去耦器件GDT90(90V DC) |
DP-TVS76 |
去耦器件TVS76(76V DC) |
DP-TVS200 |
去耦器件TVS200(200V DC) |
DP-C250 |
去耦器件250VAC电容 |
注:购买CDN网络时必须要从选配器件中购买一个耦合器件和两个去耦器件,才可以使用CDN网络。此外残压与去耦器件的类别有关,不同的去耦器件残压的波形与幅值不同。
选配器件示例:

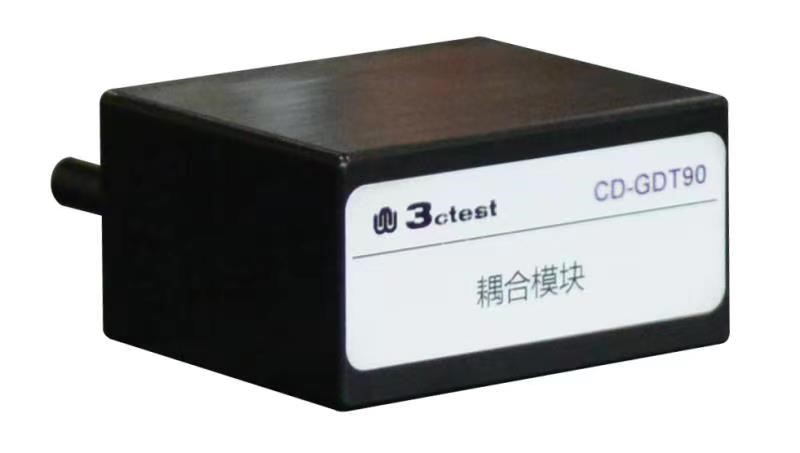

耦合器件CD-GDT90

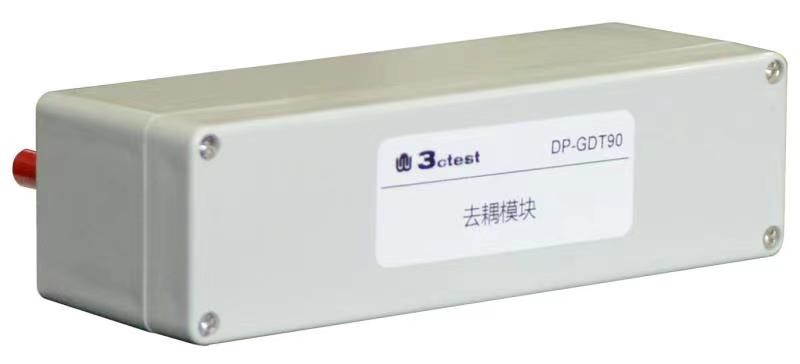

去耦器件DP-GDT90
