CWS 800CT组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，能够产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形。满足IEC 61000-4-5等标准要求。
CWS 800CT性能完全满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求，可通过外置的耦合/去耦网络，对受试设备进行浪涌测试。
特点：
> 5.7寸彩色触摸屏前面板操作;
> 最高可达8.0 KV的超小型模拟器;
> 产生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高压脉冲波形，满足IEC 61000-4-5标准要求;
> 浪涌电压、电流监测LCD显示;
> 测试排程功能，操作简单;
> 外置全自动耦合/去耦网络;
> 外置磁场线圈及附属模块，满足IEC 61000-4-9测试。

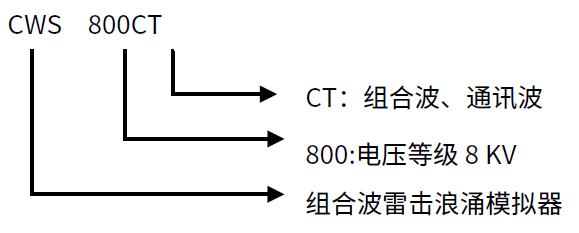

命名规则：
|
技术参数1.2/50 μs、8/20 μs |
|
|
测试电压范围 |
0.5 kV–8.0 kV± 10% |
|
电压上升时间 |
1.2 μs± 30% |
|
电压持续时间 |
50 μs± 20% |
|
测试电流范围 |
0.25 kA–4.0 kA± 10%（2ohm） |
|
电流上升时间 |
8 μs± 20% |
|
电流持续时间 |
20 μs± 20% |
|
输出阻抗 |
2 ohm、12 ohm可选 |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
6 s – 180 s(最短时间取决于实验电压) |
|
电压峰值检测 |
前面板BNC输出:1000 V : 1 V；液晶屏显示测量值 |
|
电流峰值检测 |
前面板BNC输出:500 A : 1 V；液晶屏显示测量值 |
|
实验次数 |
1–999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
技术参数10/700 μs、5/320 μs |
|
|
测试电压范围 |
0.5 kV–8.0 kV± 10% |
|
电压上升时间 |
10 μs± 30% |
|
电压持续时间 |
700 μs± 20% |
|
电流上升时间 |
5 μs± 20% |
|
电流持续时间 |
320 μs± 20% |
|
输出阻抗 |
15 ohm、40 ohm可选 |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
11 s - 180 s(最短时间取决于实验电压) |
|
实验次数 |
1–999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
技术参数1.2/50 μs |
|
|
测试电压范围 |
0.5 kV–8.0 kV± 10% |
|
电压上升时间 |
1.2 μs± 30% |
|
电压持续时间 |
50 μs± 20% |
|
输出阻抗 |
500 ohm |
|
极性 |
正，负，先正后负 |
|
实验间隔时间 |
6 s – 180 s(最短时间取决于实验电压) |
|
电压峰值检测 |
前面板BNC输出:1000 V:1 V |
|
实验次数 |
1–999次 |
|
触发方式 |
自动、手动、外触发输入 |
|
实验模式 |
实验参数进行排程设置 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT彩色触摸屏 |
|
工作电压范围 |
AC 110 V / 220 V，±10%，50/60 Hz（国内默认AC 220 V） |
|
保险丝 |
6 A |
|
最大功耗 |
200 W |
|
用户存储空间 |
无穷（PC） |
|
通讯方式 |
以太网、RJ45 |
|
安全电路 |
安全回路未关闭时停止工作 |
|
失效检测 |
失效时前面板LCD显示、并中断仪器工作 |
|
检测输出方式 |
标准1米同轴线 |
|
机箱尺寸 |
6U |
|
仪器重量 |
约50 Kg |
|
温度范围 |
15–35 ℃ |
|
湿度范围 |
45%-75% |
|
气压范围 |
86 kPa～106 kPa |
|
随机标配 |
|
主机、测试线、电源线、保险丝、检测报告、说明书 |
|
选配测试功能和附件 |
|
1. Surge耦合去耦网络，满足IEC61000-4-5 SPN系列： SPN 2216S（外置单相220V/16A耦合/去耦网络） SPN 3816T（外置三相380V/16A耦合/去耦网络） SPN 3832T（外置三相380V/32A耦合/去耦网络） SPN 38100T（外置三相380V/100A耦合/去耦网络） SPN6916T（外置三相690V/16A耦合/去耦网络） SPN6932T（外置三相690V/32A耦合/去耦网络） |
|
2. 信号线/通讯线测试用耦合/去耦网络 IEC61000-4-5 对称线： CDN 405T8A1（非屏蔽对称高速通信线雷击浪涌耦合去耦网络，8线，兼容4线测试） 不对称线： CDN 405M40-5 (非屏蔽不对称通信线雷击浪涌耦合去耦网络，2线测试) CDN 405AF4（非屏蔽不对称通信线雷击浪涌耦合去耦网络,4线测试） CDN 405AF8-C（非屏蔽不对称高速通信线雷击浪涌耦合去耦网络,8线测试） |
|
3.脉冲磁场转换器PMC 1200，满足IEC 61000-4-9 |
|
4. 磁场线圈 ： TCXS111单匝线圈 1 m X 1 m IEC61000-4-8 TCXS113三匝线圈 1 m X 1 m IEC61000-4-8 |
|
5. 高压差分探头，型号VCF-80测试电压8 KV， 衰减1000：1 |
|
6. 宽带电流监测钳 型号：CM 0220M |
|
7. PC控制软件Corelab 支持Windows 7、Windows 8 and Windows 10，使用方便、用户界面美观、直观，各项操作功能及标准库使用使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活生成测试报告 |
