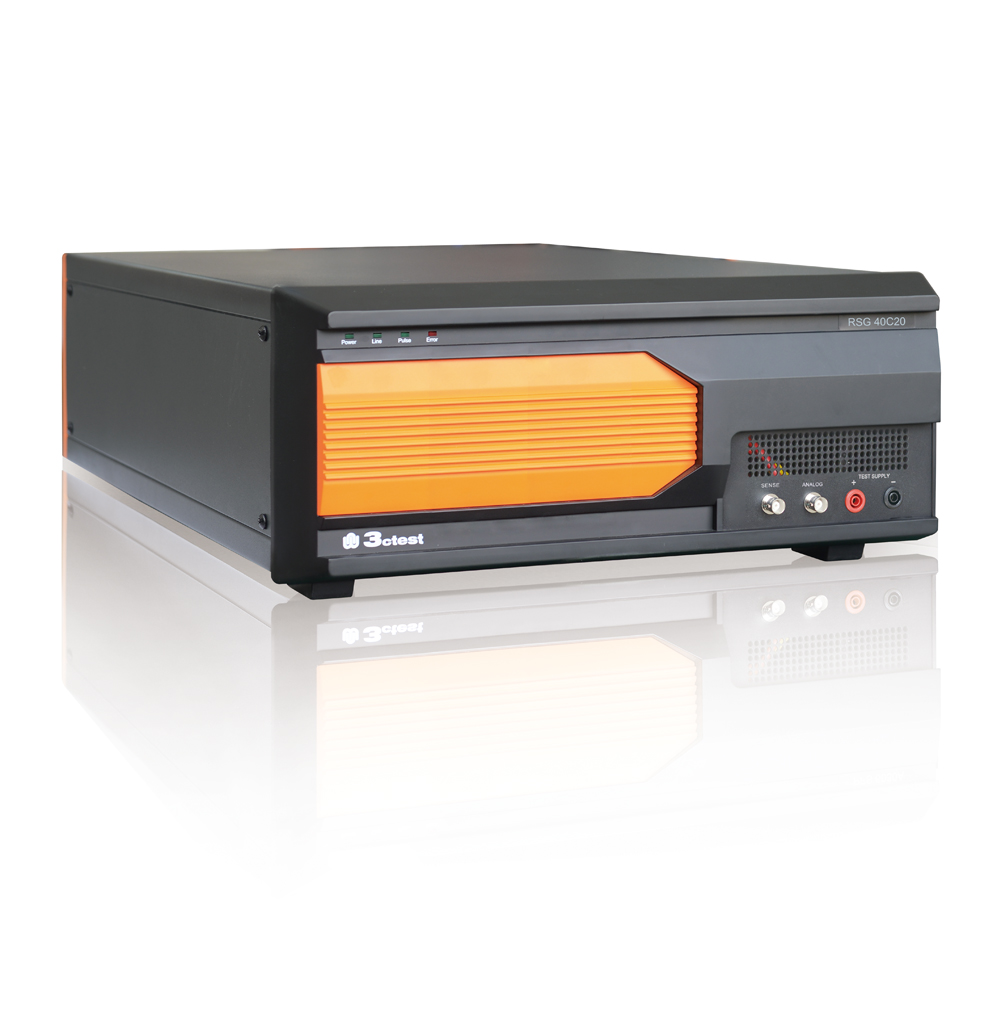

RSG系列纹波信号发生器符合ISO/TS 7637-4-2020、ISO 21498-2-2021以及VW 80300-2021标准；满足新能源车载电驱动及高压零部件的瞬态传导测量标准脉冲B要求。该设备采用我司的第三代控制平台设计，具有控制智能化，操作简单，在Autolab软件界面设置相关参数即可进行一键运行测试。
特点：
> 5.7英寸显示屏；
> 符合 ISO/TS 7637-4-2020标准脉冲B要求；
> 一体化的设计使系统更加简便、安全、耐用；
> 以太网、RJ45接口，用于PC远程控制、打印测试报告；
> 关键器件全部采用优质进口材料，质量可靠、外观精美、操作舒适。
标准测试连接示意图：
1、line-to-line
2、HV+ line-to-ground
|
技术参数 |
|
|
符合标准 |
ISO/TS 7637-4:2020、ISO 21498-2:2021、VW 80300:2021 |
|
频率范围 |
10 Hz~300 kHz |
|
频率步进 |
0.01 Hz |
|
开路输出电压 |
Max80 Vpp |
|
纹波驻留时间 |
2s~999 s，分辨率0.1 s |
|
发生器过流保护峰值电流 |
20 A |
|
输入/输出端口 |
4毫米香蕉端子 |
|
最大功耗 |
800 W |
|
通用参数 |
|
|
重量 |
约25kg |
|
机箱尺寸 |
620*450*190mm(长*宽*高) |
|
环境温度 |
15℃ - 35℃ |
|
相对湿度 |
45%-75% |
|
气压范围 |
86 kPa - 106 kPa |
|
供电电压 |
AC 220 V ±10 %, 50 Hz |
|
随机标配 |
|
|
测试线、电源线、保险丝、出厂报告、说明书。 |
|
|
选配附件 |
|
|
1、耦合变压器 TPT-7637-4C100B
|
电压： 15 V@10 Hz≤f≤3 kHz 25 V@3 kHz≤f≤30 kHz 2.5 V@30 kHz≤f≤300 kHz 初级电流：32 A 次级电流：100 A 频率范围：10 Hz ~ 300 kHz 尺寸：440 mm (长)*190 mm (高)*585 mm (深) 重量：60 kg |
|
2、汽车抗扰度测试软件Autolab |
支持windows 7 and Windows 10,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；用户可自定义任意波形（标准库以外）；它能够自动/手动识别所连接的Autolab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
