通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

100 ~ 264 V AC, 47 ~ 63 Hz

保险丝

6 A

最大功耗

300 W

通讯方式

以太网LAN

外部控制方式

25针并口线

外部触发输入

BNC, 5V TTL

CRO触发输出

BNC, 5V TTL

运行控制输入

BNC, 5V TTL

脉冲触发方式

手动、自动、外部触发

外部同步输入

20 ~ 400 V, 45 ~ 65 Hz

警告灯输出

多芯接插件输出, 匹配外置告警灯模块(选配)

安全电路

安全环短接, 安全回路开路时停止工作

失效检测

失效时前面板LCD显示, 并中断仪器工作

仪器工作状态指示

LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

机箱尺寸

19英寸/ 8U L * W * H: 650 * 445 * 371 mm

仪器重量

约65 kg

环境范围

15 ℃ ~ 35℃

气压范围

86 kPa ~ 106 kPa

湿度范围

45% ~ 75%

内置耦合/去耦网络

（单相全自动）

EUT带载能力

AC 300 V 20 A / 32 A(选配) 50 / 60 Hz

DC 300 V 20 A / 32 A(选配)

EUT电源输入、输出

4 mm香蕉插头线

EUT电压监视输出

BNC输出, 100 V : 1 V

EUT电流监视输出

BNC输出, 10 A : 1 V

同步方式

内部同步、外部同步、异步

内部同步

0°~ 360°, 1°步进设置或随机模式

脉冲群耦合/ 去耦

内置单相自动耦合/去耦网络

1.2 / 50 μs组合波

耦合/ 去耦

内置单相自动耦合/去耦网络

振铃波耦合/去耦

内置单相自动耦合/去耦网络

IEC 61000 - 4 - 4

电快速瞬变脉冲测试

源端口测试电压范围

0.25 kV ~ 6 kV (±10%)

网络端口测试电压范围

0.25 kV ~ 5.5 kV (±10%)

50Ω校准波形

5 ± 1.5 ns, 50 ns ± 15 ns

1000Ω校准波形

5 ± 1.5 ns, 50 ns(- 15 / + 100 ns)

脉冲频率

0.1 kHz ~ 1000 kHz

脉冲群周期

11 ms ~ 9999 ms

脉冲群持续时间

0.075 ms ~ 750 ms

试验模式

可选排程模式

极性

正、负、先正后负

耦合电容

33 nF

IEC 61000 - 4 - 5

浪涌抗扰度测试

测试电压

0.25 kV ~ 8 kV(±10%)

测试电流

0.125 kA ~ 4 kA ±10%

电压波形

1.2 μs ± 30% , 50 μs ±20%

电流波形

8 μs ± 20%, 20 μs ±20%

输出阻抗

2 Ω、12 Ω

试验间隔时间

6 ~ 99 s（最短取决于试验电压）

实验次数

1 ~ 999次

试验模式

可选排程模式

极性

正、负、先正后负

校准电容

18 μF内置

耦合电阻

0 Ω、10 Ω

耦合电容

9 μF、18 μF内置

浪涌电压峰值检测

LCD显示、BNC输出 1000V: 1 V

浪涌电流峰值检测

LCD显示、BNC输出 500A: 1 V

IEC 61000 - 4 - 5

通讯波测试

测试电压

0.25 kV ~ 8 kV(±10%)

测试电流

6.25 A ~ 200 A ±10%

电压波形

10 μs ± 30% , 700 μs ±20%

电流波形

5 μs ± 20%, 320 μs ±20%

输出阻抗

15 Ω、40 Ω

试验间隔时间

6 ~ 99 s（最短取决于试验电压）

实验次数

1 ~ 999次

试验模式

可选排程模式

极性

正、负、先正后负

IEC 61000 - 4 – 8

工频磁场测试

模块

MFT 系列

磁场强度

TCXS 111单匝磁场线圈：

1 A/m ~ 100 A/m(持续)

100 A/m ~ 400 A/m(1 s ~ 10s短时)

TCXS 113三匝磁场线圈：

1 A/m ~ 300 A/m(持续)

300 A/m ~ 1200 A/m(1 ~ 10s短时)

电流波形

50 Hz / 60 Hz 正弦波

电流畸变率

< 5%

发生器输出电流

1 A ~ 450 A

波形间隔时间

1 s ~ 9999 s

试验持续时间

1 s ~ 28800 s

磁场线圈尺寸

1 m x 1 m，其他

磁场线圈形状

矩形、其他

输出磁场强度

可排程设置

IEC61000-4-9

脉冲磁场测试

磁场强度(1*1m线圈)

100 A/m ~ 1200 A/m

磁场强度

(1*2.6m线圈)

100 A/m ~ 880 A/m

线圈波形(1*1m单匝)

8 μs(+ 2.4 μs /- 0.8 μs)，20 μs(+ 6 μs/-2 μs)

线圈波形

(1*2.6m单匝)

8 μs(+ 3.2 μs/- 0.8 μs)，20 μs( + 8 μs/ -2 μs)

试验间隔时间

7 ~ 99 s

实验次数

1 ~ 999次

试验模式

可选排程模式

极   性

正、负、先正后负

磁场线圈尺寸

1 m x 1 m，其他

磁场线圈形状

矩形、其他

IEC61000-4-11 & IEC61000-4-29

电压跌落测试

模块

VVT 系列

EUT带载能力

AC 300 V 20 A / 32 A (选配) 50 / 60 Hz

DC 100 ~ 300 V 20 A / 32 A(选配)

EUT电压频率

45 ~ 65 Hz

100Ω校准波形

(交流跌落)

1 ~ 5 s

100Ω校准波形

(直流跌落)

1 ~ 50 s

冲击电流

500 A

中断电平

0%

暂降电平

0% ~ 100%(适用于附件VVT / VMT系列)

暂降、中断持续时间

0.3 ~ 9999周期或1ms ~ 9999ms

暂降、中断间隔时间

50 ms ~ 50000 ms

暂降、中断试验次数

1 ~ 9999次

暂降、中断上升、下降时间

1 ~ 5 μs(100Ω负载)

IEC61000-4-12

振铃波测试

开路输出电压(PK1)

0.25 kV ~ 8 kV ±10%

开路电压振荡频率(1/T)

100 kHz ±10%

开路电压波形前

(T1,10%-90%)

PK1处0.5 μs ±30%

开路电压衰减率

40% <(PK2)/(PK1)< 110%、40% <(PK3)/(PK2)< 80%

40% <(PK4)/(PK3)< 80%

短路电流波前沿

(T2、10%-90%)

0.2 μs≤ Pk1处≤1 μs

开路电压(PK1)8000 V

时，短路电流(P1)

12 Ω时666 A ± 10%; 30 Ω时266 A ±10%

输出阻抗

12 Ω、30 Ω

试验间隔时间

6 ~ 99 s

脉冲次数

1 ~ 999次

试验模式

可选排程模式

极    性

正、负、先正后负

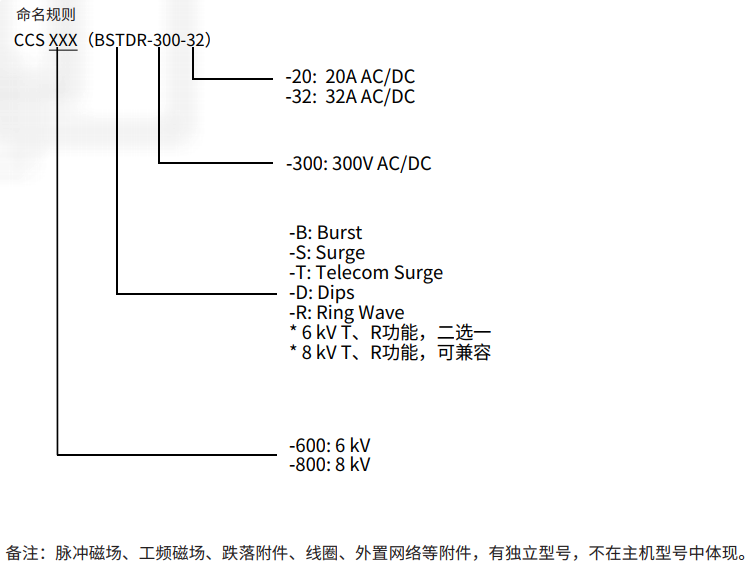

CCS 800 选型指南一览表

主机

组合式抗扰度测试仪

CCS 800

IEC 61000

CDN单相三线网络

- 4 - 4

- 4 - 5

- 4 - 8

- 4 - 9

- 4 - 11

- 4 - 12

- 4 - 29

√

√

√

√

√

√

√

选配模块

工频磁场模块

MFT 400 / 1200

√

交流电源暂降、短时中断、电压变化模块

VVT 2216S / SV

√

电源故障及工频磁场模块

VMT 2216S / SV

√

√

脉冲群耦合/

去耦网络

EFTN xxxxT系列

√

可

根

据

E

U

T

电

压

、

电

流

等

级

要

求

定

制

雷击浪涌耦合/

去耦网络

SPN xxxxT10系列

√

√

浪涌及群脉冲耦合/ 去耦网络

SEPN xxxxT10系列

√

√

√

磁场线圈

TCXS 系列

√

√

电容耦合夹
 CCC 100
(SHV连接端子)

√

注：只选购主机不选配VVT，VMT测试模块的情况下，需另配电源进行IEC 61000 - 4 - 11 / - 29的测试

测试测量选配指南一览表

仪器名称、型号

IEC 61000

- 4 - 4

- 4 - 5

- 4 - 8

- 4 - 9

- 4 - 11

- 4 - 12

- 4 - 29

高压差分探头

VCF 80

√

√

√

√

宽带电流监测钳

CM 0220M

√

√

√

10 kV浪涌校准模块

CCM 1000

√

EFT脉冲群发生器校准装置

TFB 500 / 1000

√

抗扰度测试软件

CoreLab

√

√

√

√

√

√

√
