APS xxxxDSR系列配置了四象限双极性放大器，模拟线束上各种电压变化现象，能够产生电压跌落、短时中断等各种电压变化，输出内阻可以调节。内置信号源，用户可通过PC软件编辑输出任意波。也可作为电池供电模拟和直流电压源使用。在实验室测试时，APS xxxxDSR替换车辆蓄电池，产生Pulse 2b、Pulse 4、正弦波噪声和其它复杂电压变化波形。非常适合ISO 7637/16750传导瞬态测试。同时APS xxxxDSR系列符合众多国际/国家标准和汽车厂家标准要求。作为强大的直流电源，支持12V、24 V、42 V、24 V和48 V系统汽车测试。
特点：
>四象限双极性电源
>输出阻抗可调
>最高测试电压可达80 V
>最大测试电流可达100 A
>电压压降自动补偿功能
>输出频率最高可达到300 kHz的高带宽
>内置信号源可编辑任意波
>支持AC电压、电流闭环试验
>可模拟多种供电波形，如迭加噪声等
>以太网、RJ45接口，用于PC远程控制、打印测试报告
>输出电压、电流监测/保护功能

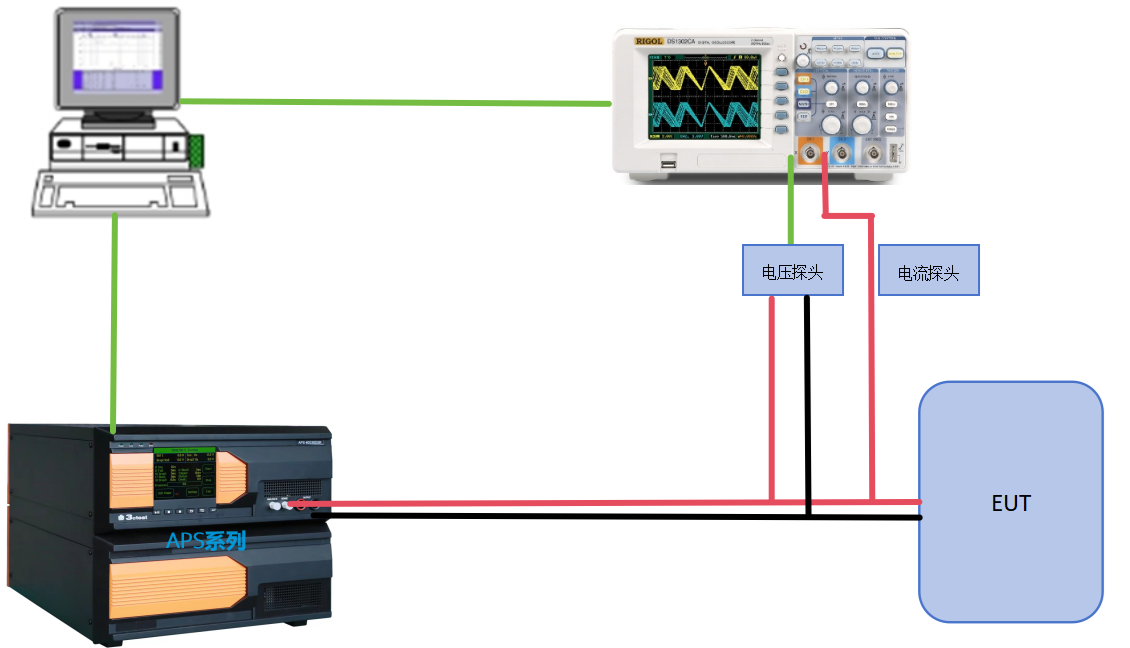

系统整体连接图：
ISO 16750-2 2023 扫频闭环布置图：
仪器命名规则如下，以APS 80I100DSR举例：
APS ：电源电压变化模拟器；
80 ：最大电压80V；40：40V、60：60V；
I ：代表负电压的等级，D：0V、E：-15V、F：-20V、G：-40V、H：-60V、I：-80V；
100 ：输出电流等级，可分为10A、30A、50A、100A；
D ：四象限、双极性电源（型号中不带D则为单极性电源）；
S ：内置AWG信号源（型号中不带S则为无内置信号源）；
R ：输出阻抗可调（型号中不带R则为输出阻抗不可调）。
|
技术参数 |
||||
|
APS 40G30DSR |
||||
|
输出电压 |
-40 V - +40 V |
|||
|
输出电流 |
Max 30 A，连续 |
|||
|
峰值电流 |
60 A，持续时间大于 200 ms |
|||
|
频率范围 |
DC - 300 kHz 全频段信号，分辨率：0.01Hz，精度：± 5% |
|||
|
Vpp |
Max 32 V（DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V ≥ 3V ± 0.2 V |
|
|
Ipp |
Max 60 A |
|||
|
APS 80I100DSR |
||||
|
输出电压 |
-80 V - +80 V |
|||
|
输出电流 |
Max 100 A，连续 |
|||
|
峰值电流 |
200 A，持续时间大于200 ms |
|||
|
频率范围 |
DC - 300 kHz 全频段信号，分辨率：0.01Hz，精度：± 5% |
|||
|
Vpp |
Max 32 V（DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V ≥ 3V ± 0.2 V |
|
|
Ipp |
Max 200 A |
|||
|
内部信号源 |
||||
|
频率范围 |
DC - 500 kHz |
|||
|
波形类型 |
DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、示波器存储数据波形、用户自定义编辑波形，不规则无规律任意波 |
|||
|
可设波形参数 |
幅度、持续时间、频率、DC偏移、整流、周期占空比、相位角，触发 |
|||
|
幅度和偏置变化 |
静态，线性，对数 |
|||
|
频率变化 |
静态，线性，对数 线性步进范围：10 Hz ～ 10 kHz |
|||
|
开始、结束相位控制 |
0 ～ 359°，1°步进设置 |
|||
|
整流 |
无，正，负，桥式整流 |
|||
|
引入文件类型 |
CSV |
|||
|
引入文件波形点数 |
8k |
|||
|
构成波形的片段 |
每个波形可达1000个片段，每个片段可由若干种类波形构成 |
|||
|
段持续时间 |
DC波形 ：10 μs - 299h 三角波、正弦波、方波、扫频波：1ms - 299h 指数波、示波器存储数据波形：0.001s - 20s |
|||
|
次数 |
1- 9999次 |
|||
|
通用参数 |
||||
|
模拟信号输入 |
BNC，0 ～±10 V（根据实际仪器配置，最高0 ～±10 V） |
|||
|
Sense信号输入 |
BNC |
|||
|
源阻抗 |
10 mΩ ~ 200 mΩ（10 mΩ步进）/无内阻 |
|||
|
电压补偿精度 |
± 0.1 V |
|||
|
电压补偿最大值 |
4 V |
|||
|
电压偏移 |
＞90%，恢复时间＜10 μs |
|||
|
电压波动 |
Ur＜0.2 Vpp |
|||
|
升压时间 |
＜3 μs/10 μs（12 V DC到13 V DC；0 V到 Vmax DC） |
|||
|
串行接口 |
LAN以太网及RJ45 |
|||
|
外部信号放大比例 |
1:10 |
|||
|
环境温度 |
15 ～35 ℃ |
|||
|
|
APS 40xxDSR |
APS 80xxDSR |
||
|
供电电压 |
AC 220 V，±10%， 45-65 Hz |
AC 380 V，±10%， 45-65 Hz |
||
|
尺寸 |
19英寸/8U |
35U |
||
|
重量 |
约37 kg |
约150 kg |
||
|
标配 |
|
测试线、电源线、接地线、保险丝（备用件）、说明书、出厂报告。 |
|
选配附件 |
|
1、PC控制软件AutoLab 计算机联机控制软件AutoLab 支持 Windows 7/Windows8/Windows10/Windows11,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； 用户可自定义任意波形（标准库以外）； 它能够自动/手动识别所连接的AutoLab测试设备并进行自动配置； 基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
|
2、负电压等级除了D、E、F、G、H、I以外其他可定制。 |
|
3、示波器TEK MDO 3000系列/TEK MDO 30系列 |
