通用参数 |
|
|
工作电源 |
AC 110 / 220 V，±10%，50 - 60 Hz (大陆地区默认AC220V) |
|
机箱尺寸 |
21英寸，35U |
|
仪器重量 |
约136 kg |
|
温度范围 |
15℃ - 35℃ |
|
相对湿度 |
45% - 75% (无凝露) |
|
技术参数 |
|
|
3CEMP - PCI - 2 kA |
|
|
短路电流 |
20 A - 2000 A连续可调 |
|
输出电压 |
140 kV |
|
脉冲源内阻 |
≥ 60 Ω |
|
脉冲电流前沿时间 |
≤ 20 ns |
|
脉冲电流半宽时间 |
500 ns - 550 ns |
|
3CEMP - PCI - 5 kA |
|
|
短路电流 |
100 A - 5000 A连续可调 |
|
输出电压 |
300 kV |
|
脉冲源内阻 |
≥ 60 Ω |
|
脉冲电流前沿时间 |
≤ 20 ns |
|
脉冲电流半宽时间 |
500 ns - 550 ns |
波形图、回路图

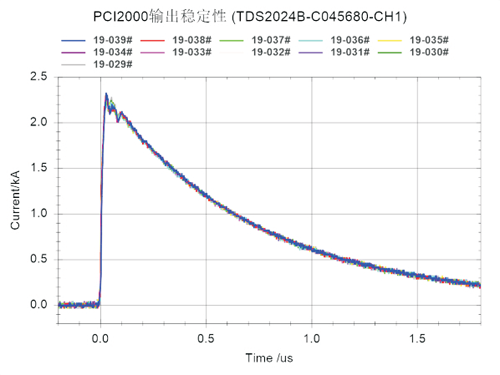

典型波形图

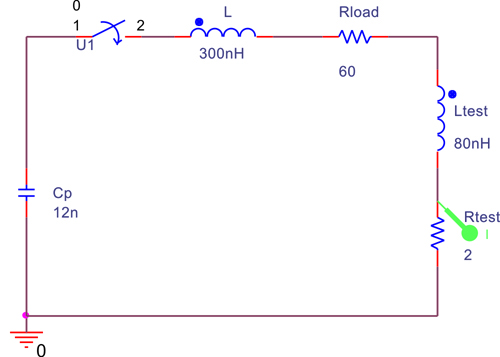

系统等效主回路图

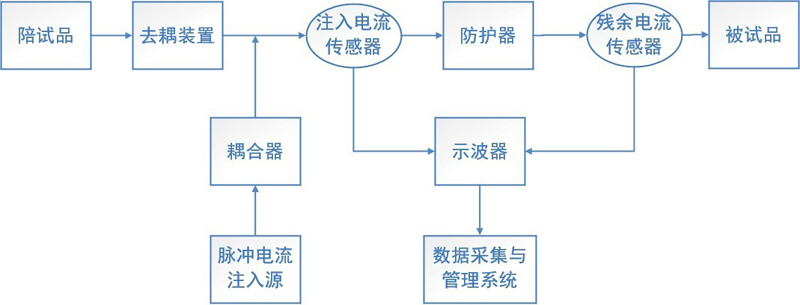

试验系统构成框图：
|
标配测试附件 |
||||
|
电容耦合器 PCI - CC - 5K |
额定工作电压 |
230 V AC/DC |
|
|
|
额定工作电流 |
60 A |
|||
|
脉冲电流限值 |
不小于5 kA |
|||
|
脉冲电压限值 |
不小于80 kV |
|||
|
直流耐压限值 |
不小于35 kV |
|||
|
连接形式 |
接线柱 |
|||
|
2 |
电容耦合器 PCI - IC - 5K |
工作频带范围 |
500 kHz - 30 MHZ |
|
|
可测试电缆直径 |
不大于70 mm |
|||
|
脉冲电流限值 |
不小于5 kA(20 ns / 500 ns) |
|||
|
连接形式 |
高压电缆 |
|||
|
3 |
去耦装置 PCI - DC - 3K |
额定工作电压 |
230 V AC/DC |
|
|
额定工作电流 |
60 A |
|||
|
通道数 |
4 |
|||
|
脉冲电流限值 |
不小于5 kA |
|||
|
截止频率 |
3 kHz(-3dB) |
|||
|
连接形式 |
接线柱 |
|||
|
选配测试附件 |
||||
|
1 |
注入电流传感器 6600 |
频 率 |
25 Hz - 120 MHz |
|
|
峰值电流 |
0 - 2000 A |
|||
|
2 |
残余电流传感器 8585C |
频 率 |
1.5 kHz - 200 MHz |
|
|
峰值电流 |
0 - 500 A |
|||
|
随机标配 |
||||
|
主机、台式电脑、说明书、检测报告、质保书、测试线、电源线、接地线 |
||||
