产品概述
CN 416M4N-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。
产品特点
> 4线共模同时注入
> 快速短接开关，用于DC耦合
> 香蕉头端子信号注入
|
技术参数 |
|
|
标准 |
IEC 61000-4-16:2015 |
|
耦合频率 |
0 Hz-150 kHz ，CW波 |
|
线路阻抗 |
400 Ω*4（精度1%） |
|
耦合电压 |
300 V |
|
耦合模式 |
4线共模 （同时对地） |
|
耦合器件 |
1 μF电容器（精度1%） |
|
工作电压 |
最大 690 V DC |
|
工作电流 |
最大 32 A |
|
AE/EUT端口类型 |
4mm香蕉头 |
|
信号注入端口类型 |
4mm香蕉头 |
|
通用参数 |
|
|
重量 |
约3.6 kg |
|
尺寸 |
360 mm×220 mm×135 mm（长×宽×高） |
|
壳体材料 |
铝合金 |
|
环境温度 |
15℃ - 35℃ (操作条件) |
|
相对湿度 |
45% - 75% (操作条件) |

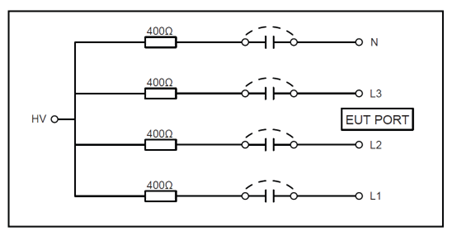

标准原理图：
测试连接示意图：
