产品概述：
DOS-CS116-9阻尼正弦瞬态信号发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10kHz到100MHz之间的9种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
产品特点：
> 5.7英寸彩色触摸屏前面板操作
> 符合GJB 151A-97、GJB 151B-2013以及MIL-STD-461 E/F/G中的CS116标准
> 10kHz到100MHz 九种频率
> 9合1输出端口，操作简便

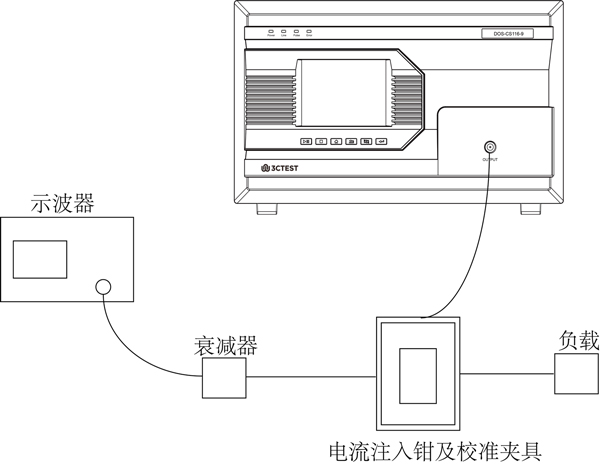

校准连接示意图：

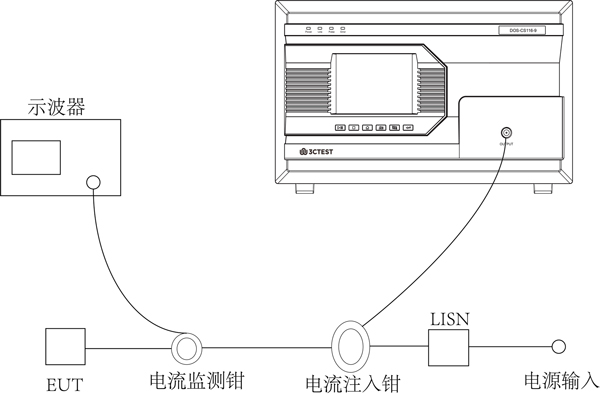

典型的测试连接示意图：
|
技术参数 |
||
|
振荡频率（±10%） |
10 kHz 、30 kHz、100
kHz 、300 kHz、1 MHz 、 |
|
|
最大测试电流 |
10 kHz |
＞0.1 A |
|
30 kHz |
＞0.3 A |
|
|
100 kHz |
＞1 A |
|
|
300 kHz |
＞3 A |
|
|
1 MHz |
＞10 A |
|
|
3 MHz |
＞10 A |
|
|
10 MHz |
＞10 A |
|
|
30 MHz |
＞10 A |
|
|
100 MHz |
＞3 A |
|
|
输出阻抗 |
＜100 Ω |
|
|
阻尼因子（Q） |
15±5 |
|
|
重复率 |
0.5~ 9 s |
|
|
技术参数 |
||
|
显示屏 |
5.7英寸TFT触摸屏 |
|
|
工作电源范围 |
AC 220 V，±10%，50 Hz（±5%） |
|
|
保险丝 |
6A |
|
|
最大功耗 |
200 W |
|
|
机箱尺寸 |
620* 450*280 mm（6U机箱） |
|
|
重量 |
约26.5 kg |
|
|
环境温度 |
15 ℃ ~ 35 ℃ |
|
|
相对湿度 |
45% - 75% |
|
|
大气压力 |
86 kPa - 106 kPa |
|
|
技术参数 |
|
|
主机、说明书、检测报告、质保书、测试线、电源线、接地线、保险丝。 |
|
|
技术参数 |
|
|
电流注入钳及校准夹具 |
|
|
1.电流注入钳 BCIP-200和校准夹具 BCICF-200
|
频率范围:10 kHz～200 MHz |
|
注：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。 |
|
|
2..高压同轴负载HCL 50N
|
50 Ω 5 W |
|
3.衰减器TFB 100
|
40±1.5 dB 5 W |
|
4.宽带电流监测钳TWCM-200
|
频率范围 10 kHz-200 MHz |
|
5.LISN J50
|
最大连续电流 50 A |
|
6. LISN J200
|
最大连续电流 200 A |
