产品概述：
AN 150C10根据ISO 21498-2、MBN_11123和VW 80300设计，集成阻抗为 0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ，50mΩ，100mΩ，200mΩ和10mF的电容。该设备可用于最大值1500 V，100A的直流电流的试验。
> 彩色触摸显示屏操作，按标准选择内阻，通过继电器自动切换阻抗和电容，测试过程中无需手动转接，安全方便;
> 内置10mF去耦电容和泄放电阻，并实时监测电容电压;
> 冷却方式风冷，内置温度保护，无需额外冷却装置;
> 通过‘增益相位并联-直通’测试方法满足ISO 21498 & MBN 11123阻抗曲线范围，内阻满足VW80300 ±2%（最小±1mΩ）要求;
> 可选配（汽车抗扰度测试软件Autolab）远程控制，自动进行系统测试发射类试验;
> 设计采用高压屏蔽端子使用起来更安全便捷。

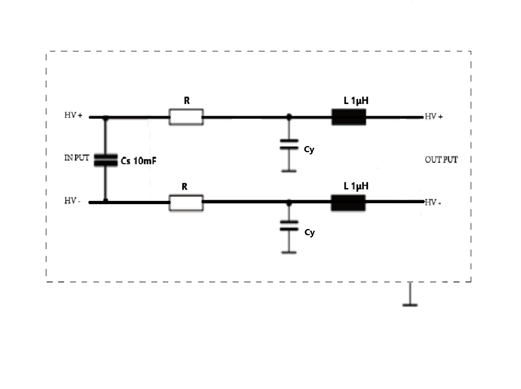

标准原理图如下：
|
技术参数 |
|
|
频率范围 |
10 Hz ~ 150 KHz |
|
输出阻抗 |
0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ， 50mΩ，100mΩ，200mΩ |
|
电感 |
1 μH |
|
接地电容 |
1 μF 或 220 nF |
|
去耦电容 |
10mF（0~+10%） |
|
输入电压 |
MAX 1500 VDC |
|
电流 |
持续100 A，最大200 A（持续2 min） |
|
电容电压监测 |
监测10mF电容端电压值 |
|
温度保护 |
设备内部温度超80 ℃中止运行 |
|
电容电压监测 |
显示10mF电容电压值 |
|
通用参数 |
|
|
工作电源范围 |
AC 110 V/220 V±10%，50/60 Hz±5% |
|
保险丝 |
6 A |
|
最大功耗 |
400 W |
|
仪器接地连接方式 |
使用扁平接地线 |
|
机柜尺寸 |
35U（600*800*1850mm） |
|
重量 |
约260 kg |
|
温度范围 |
15-35 ℃ |
|
湿度范围 |
10% - 75% |
|
气压范围 |
86 kPa – 106 kPa |
|
标配附件 |
|
|
电源线、测试线、校准模块、接地线、说明书 |
|
|
选配附件 |
|
|
汽车抗扰度测试软件Autolab |
支持windows 7 and Windows 10、11,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，用户可自定义任意波形（标准库以外），它能够自动/手动识别所连接的Autolab测试设备并进行自动配置，基于模板的报告功能可以帮助用户灵活地生成测试报告。 |
