CDN 418AFL8用来评估低速非屏蔽不对称通信线路抗阻尼振荡波能力的耦合去耦网络。可以用于测试 5 MBit/s以下的通信产品，强大的去耦能力可以使辅助设备(AE)免受阻尼振荡波的影响，确保测试的重复性。2 kV的阻尼振荡测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000-4-18非屏蔽的不对称数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。
特点：
> 同时可以对四路八线通信线测试输出
> 可以最大耐受6 kV峰值电压(需定制)
> 可以兼容国外发生器输出端口进线测试
> 可以根据试验需要更换耦合模块

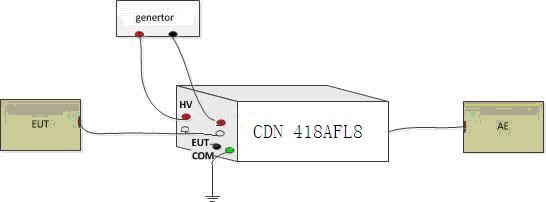

测试连接示意图1（线对线测试）：

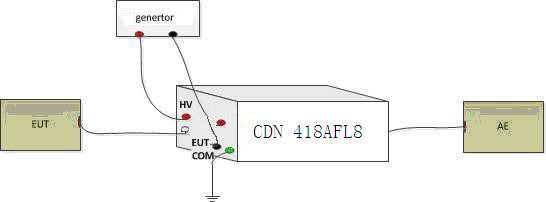

测试连接示意图2（线对地测试）：

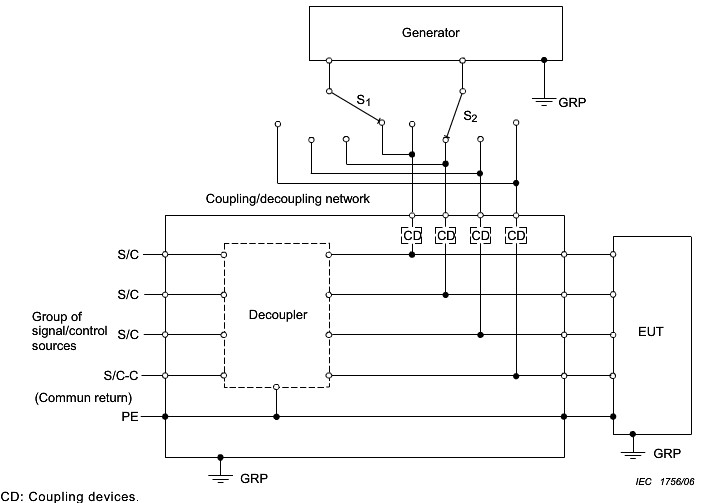

设计原理图：
依据IEC 61000-4-18：2006 Figure 12a
|
技术参数 |
|
|
标准 |
IEC/EN 61000 -4 -18 |
|
耦合波形 |
阻尼振荡波100KHz/1MHz |
|
脉冲电压 |
4 kV (6 kV 需要定制) |
|
耦合模式 |
线对线/线对地 |
|
耦合器件 |
外置可更换模块（GDT/电容/TVS） |
|
通信频率 |
<5 MHz |
|
通信接口规格 |
4mm香蕉头(EUT)/RJ45母连接器(AE) |
|
AE脚位图 |
Pair 1: pins 1/2 |
|
Pair 2: pins 3/4 |
|
|
Pair 3: pins 5/6 |
|
|
Pair 4: pins 7/8 |
|
|
数据速率 |
高达5 MBit/s |
|
工作电压 |
最大12 V DC |
|
工作电流 |
最大 1 A |
|
去耦电感 |
20 mH |
|
残余电压 |
90 V |
|
通用参数 |
|
|
重量 |
约10 kg |
|
尺寸 |
360 mm× 220 mm×135 mm (长×宽×高) |
|
壳体材料 |
铝材料 |
|
环境温度 |
15°C-35°C (操作条件) |
|
相对温度 |
45% - 75% (操作条件) |
|
包装箱 |
纸箱 |
|
标配附件 |
||
|
HV电缆 |
1 m高压硅胶线，配香蕉插头 |
1根 |
|
接地电缆 |
0.5 m 黄绿色 |
1根 |
|
短接线 |
黑色 |
1根 |
|
SCD 90 |
耦合模组(内置) |
2只 |
|
连接网线 |
1 m |
2根 |
|
资料 |
原厂测试证书 |
1份 |
|
操作手册 |
1份 |
|
|
选配附件 |
||
|
SZC 33 |
耦合模块 33 nF |
|
|
SZG 90 |
耦合模块 90V GDT |
|
|
SZT 30 |
耦合模块 30V TVS |
|
