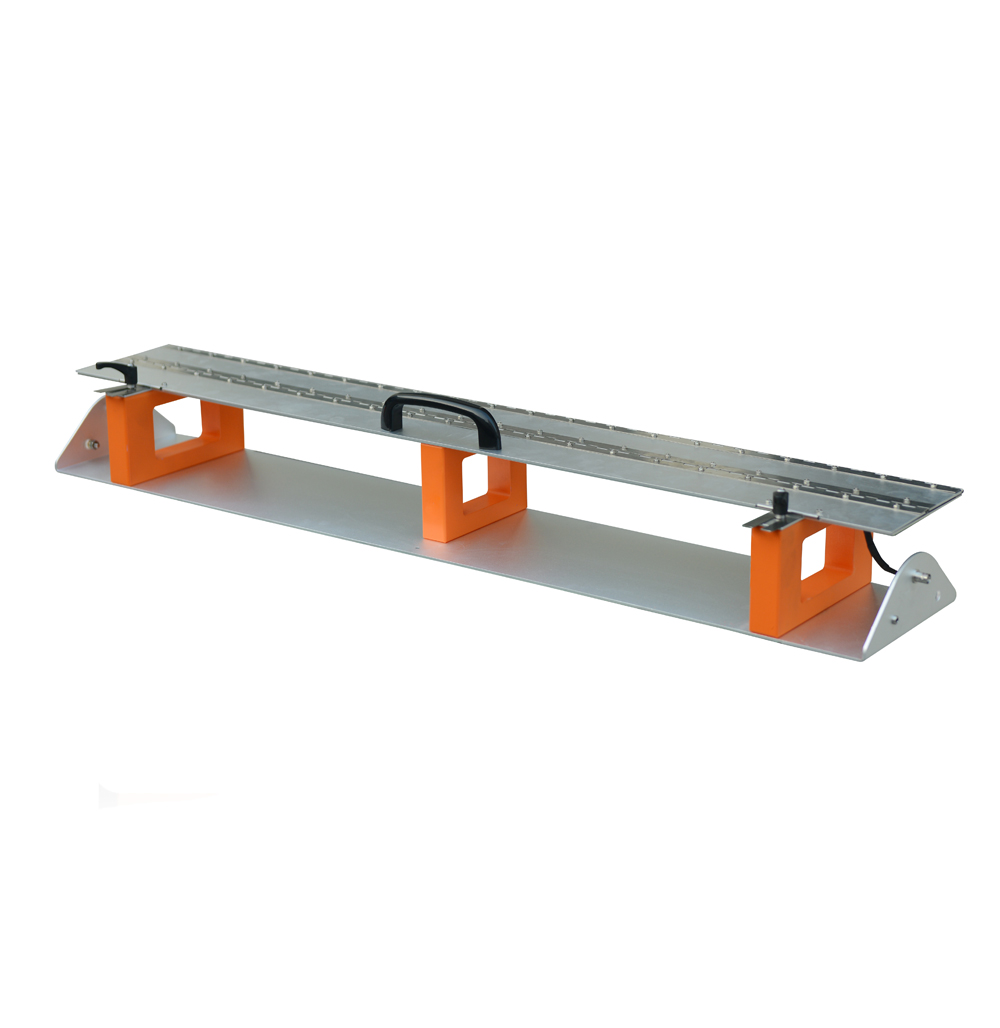

CCC 100将电快速瞬变脉冲群耦合到I/O线路上，符合欧洲和国际抗扰度测试所需要的不同标准。因为离散电容无法耦合干扰信号流，所以离散电容通常不能将电快速瞬变脉冲群耦合到信号线上。连接到所需要的线路（直接）、同轴电缆、屏蔽电缆通常是不可能的。在这种情况下，耦合通过电容耦合夹来实现的。干扰模拟器可以连接在耦合夹具的两侧。
特点：
> 设计符合IEC 61000-4-4 Ed 3.0的标准；
> 允许脉冲电压为8kV;
> EFT/Bust信号和数据测试；
> 电缆直径达40mm；
> 有效的耦合长度为1m。
|
技术参数 |
|
|
电容耦合夹 |
CCC100 |
|
耦合电容 |
100 pF～1000 pF DC 5 kV |
|
绝缘能力 |
＞5 kV (1.2/50 μs) |
|
外形尺寸 |
1040×140×110 mm |
