通用参数

显示屏

5.7英寸TFT彩色触摸屏

工作电源范围

AC 110 V/220 V ±10%，50/60 Hz

（国内默认AC 220 V，50 Hz）

保险丝

6 A

最大功耗

250 W

用户储存空间

无穷（PC）

通讯方式

以太网、RJ 45

外部控制方式

D-sub 25p

外部触发输入

BNC, 5 V TTL

CRO触发输出

BNC, 5 V TTL

运行控制输入

BNC, 5 V TTL

外部同步输入

45-65 Hz,同名端与异名端之间20-500 V

同名端、异名端与机壳0-500 V

警告灯输出

0-220 V AC 10 A/0-48 V DC 3 A

电源取决于外接信号灯的种类

安全电路

安全回路未关闭时停止工作

失效检测

失效时前面板LCD显示，并中断仪器工作

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

检测输出方式

标准1米同轴线

机箱尺寸

19英寸/6U *2台

仪器重量

约30 kg

温度范围

15–35 ℃

湿度范围

45%-75%

气压范围

86 kPa–106 kPa

符合IEC 61000 - 4 – 5  浪涌模块SURGE

测试电压范围

0.3 kV–6.0 kV/8.0 kV，±10%

电压波形

波前时间: 1.2 μs ± 30%，

半峰值时间: 50 μs ± 20%

测试电流范围

0.15 kA – 3.0 kA/4.0 kA，±10%

电流波形

波前时间: 8 μs ± 20%，

半峰值时间: 20 μs ± 20%

源输出阻抗

2 ohm

输出极性

正、负、正负交替

耦合电容

9 μF、18 μF

耦合电阻

10 ohm、0 ohm

耦合电阻可选IEC标准方式或自定义方式

脉冲周期

5 s – 99 s（最短取决于试验电压）

试验次数

1–999次

触发方式

自动、手动、外部触发

同步

0° - 360°,1°步进设置或随机方式

外置CDN负载能力说明

型号

SPN 38XXT

耦合电容

9 μF / 18 μF

去耦电感

1.5 mH

迭加方式

全自动模式排程

网络容量

Max：AC 380 V

相电流16 A/32 A

三相5线，外置

随机标配

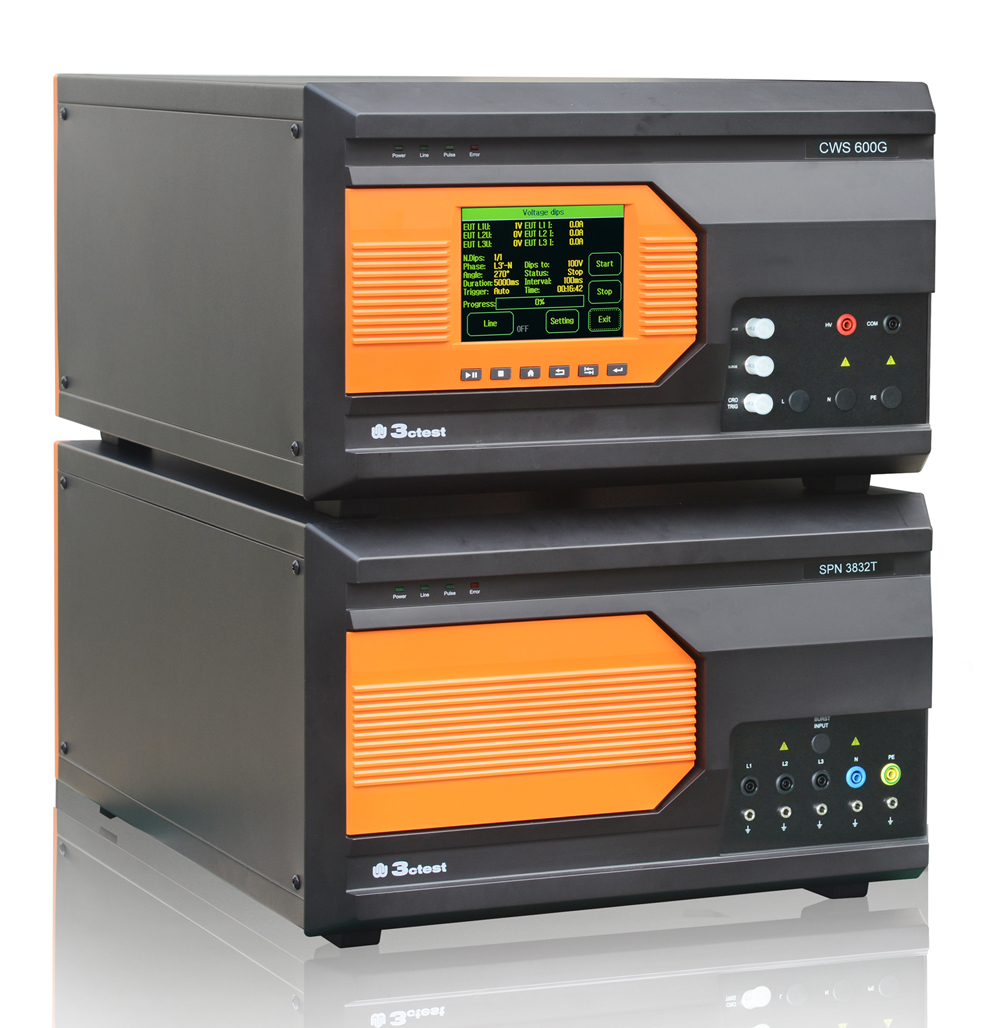

CWS X00G/SPN38XXT组合波雷击浪涌模拟器测试系统、三芯电源线、短接插头、测试线、接地线、保险丝、同轴线、出厂检测报告、质保书、说明书。

选配件

1、CDN耦合去耦网络

非屏蔽不对称网络  CDN 405AF8

（90 V气体放电管耦合;测试电压4 KV；AE/EUT端口-RJ45；最大承受电流1 A；去耦残值90 V）

非屏蔽对称网络    CDN 405T8

（90 V气体放电管耦合;测试电压6 KV；AE/EUT端口-RJ45；最大承受电流1 A；去耦残值90 V）

非屏蔽对称网络    CDN 405T8A1

（90 V气体放电管耦合；测试电压6 KV；AE/EUT端口-RJ45；最大承受电流1 A；去耦残值90 V）

2、PC控制软件CoreLab

支持Windows XP and Windows 7，使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序、测试设备并进行自动配置，帮助用户灵活地生成测试报告。
