技术参数

额定电压

0-100 V，0.1 V步进

跌落/浪涌电压

0-100 V，0.1 V步进

跌落/浪涌时间

0.1 ms - 59.999 s

电压上升/下降时间

0.1 ms - 10 s可调(最短时间取决于实验电压)

输出电压的上过冲/下过冲

小于电压变化的10%(发生器负载阻抗为100 Ω时)

间隔时间

0.1 s - 60.0 s

测量显示精度

电流：1％±0.1 A

最大输出电流（稳态）

≤30 A

实验次数

1–9999次

纹波含量

<输出额定电压的1%

保护电流实验模式

1.0-Imax任意设定

负载调整率

输出电压随负荷的变化(0~额定电流)＜5％

中断时输出阻抗

>100 kΩ

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

8U: 交流220 V，±10%，50/60 Hz

22U:无

辅助工作电源

交流380 V

保险丝

6 A

最大功耗

300 W

机箱尺寸

19英寸   8U机箱/22 U机柜

仪器重量

8U机箱：约30 kg

22U机箱：约125 kg

温度范围

15–35 ℃

湿度范围

45%–75%

气压范围

8 6kPa–106 kPa

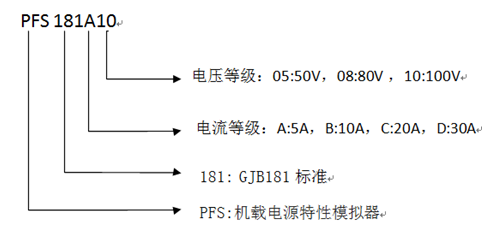

选型

PFS 181A10

输出最大电压100 V，最大电流5 A (8U)

PFS 181B10

输出最大电压100 V，最大电流10 A(8U)

PFS 181C10

输出最大电压100 V，最大电流20 A(8U)

PFS 181D10

输出最大电压100 V，最大电流30 A(8U)

PFS 181E10

输出最大电压100 V，最大电流50 A(22U)

PFS 181F10

输出最大电压100 V，最大电流50 A(22U)
