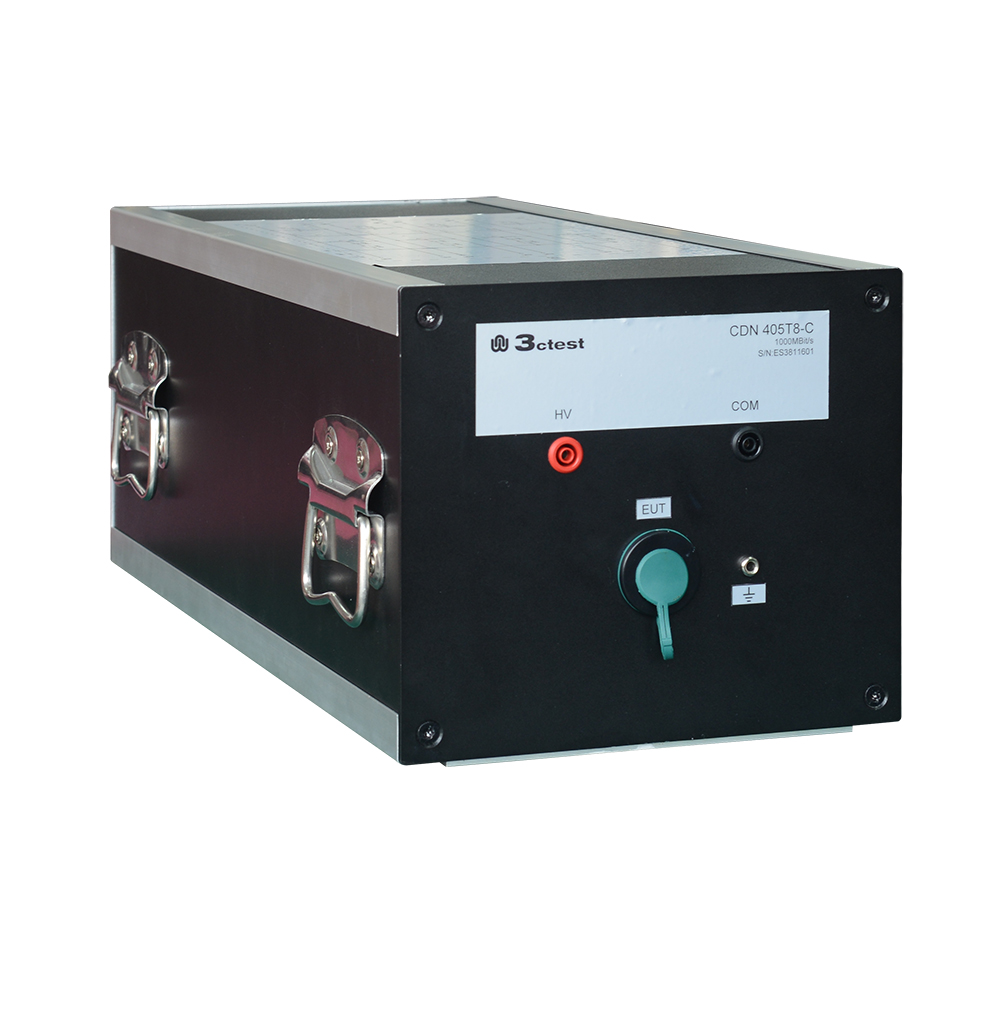

CDN 405T8-C耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000MBit/s。是按照IEC/EN 61000-4-5图11(电容器耦合)非屏蔽的对称高速数据线标准来设计。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定。
特点：
> 采用高导磁性材料作为退耦器件
> 同时可以对四路八线通信线测试输出
> 传输速率10MB/100MB/1000MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10 kV峰值电压（需定制）
测试连接示意图：
设计原理图：
依据IEC 61000-4-5：2017 Figure 11
|
技术参数 |
|
|
项 目 |
CDN 405T8-C |
|
标准 |
IEC/EN 61000-4-5 |
|
耦合波形 |
1.2/50 μs、8/20 μs |
|
脉冲电压 |
6 kV (10 kV 需要定制) |
|
耦合模式 |
4对8线非屏蔽对称 共模（线对地） |
|
耦合器件 |
电容器 |
|
输出阻抗 |
电阻内置160 Ω*4 8线等效阻抗40 Ω |
|
去耦电感 |
20 mH |
|
残余电压 |
<2%（耦合浪涌电压） |
|
通信接口规格 |
RJ45母连接器，连接电信线 |
|
脚位图 |
Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
|
数据速率 |
10 MBit/s、100 MBit/s、1,000 MBit/s |
|
工作电压 |
最大 100V DC |
|
工作电流 |
最大 1 A |
|
通用参数 |
|
|
重量 |
约30 kg |
|
尺寸 |
475 mm×235 mm×195 mm（长×宽×高） |
|
壳体材料 |
铝材料 |
|
环境温度 |
15°C - 35°C (操作条件) |
|
相对湿度 |
45% - 75% (操作条件) |
|
包装箱 |
手提箱 |
|
标配附件 |
|
|
HV电缆 |
1m高压硅胶线，配香蕉插头 2根 |
|
接地电缆 |
2m 黄绿黄色 1根 |
|
测试网线 |
1m B类接法网线 2根 |
|
资料 |
原厂测试证书 1份 |
|
操作手册 1份 |
|
