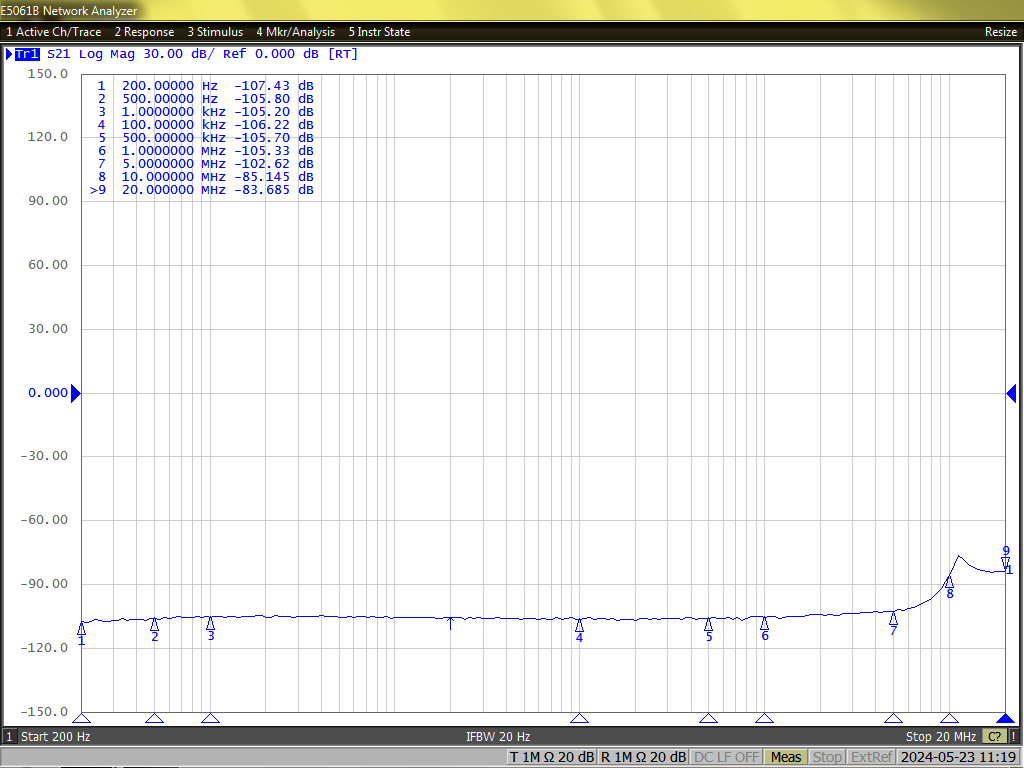

BCM 0220M宽带电流监测钳s21曲线
说明：负载阻抗为50Ω时：转移阻抗（dB）=s21+34dB+25dB；
|
技术参数 |
|||
|
灵敏度* |
0.01 V/A |
频率范围 |
200Hz-20 MHz |
|
输出阻抗 |
50 Ω |
内长 |
40 mm |
|
最大峰值电流 |
20,000 A |
外长 |
116 mm |
|
最大连续电流（有效值） |
140 A |
厚度 |
40 mm |
|
上升时间 |
17.5 ns |
接口形式 |
BNC type |
|
安秒积 |
1.2 A·s |
工作温度 |
0 ℃ ~ 65 ℃ |
|
56 mm |
重量 |
0.7 kg |
|
* 本宽带电流监测钳端接50Ω时，灵敏度（转移阻抗）为0.005V/A；
** 用于测量表面电流时，测量得到的电流值除以探头的有效长度为面电流密度，单位为A/m.
