产品概述：

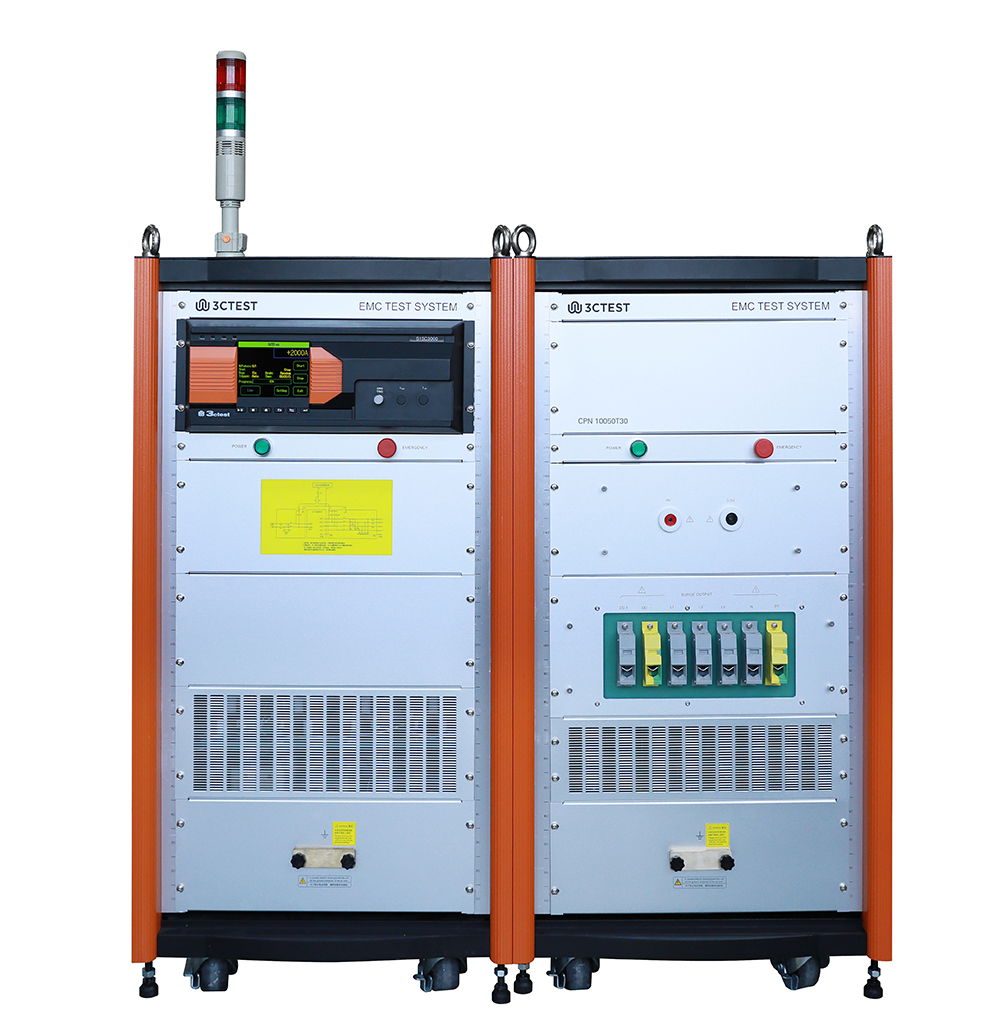

CPN 10050T30高压大功率冲击电流耦合/去耦网络，搭配主机S15C3000进行8/20 μs电流波形测试，耦合脉冲电流最高可达25 kA。EUT最大带载能力AC 1000V 50A三相五线、DC 1500V 50A，设备操作简单快捷，可靠性强。
产品特点：
> EUT最大带载能力AC 1000V 50A/DC 1500V 50A
> 耦合脉冲电流最高可达 25 kA
> 操作便捷，全自动耦合方式
> 以太网LAN通讯，稳定可靠
|
技术参数 |
|
|
三相全自动耦合/去耦网络 |
符合 EN/IEC 61643-11、GB/T 18802.11 |
|
耦合脉冲电流波测试 |
|
|
电流可达25 kA (8/20 μs) |
|
|
注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值 |
|
|
输出电流 |
4 kA ~ 25 kA（±10%） |
|
注：4 kA取决于气体放电管的击穿电压 |
|
|
耦合网络端口 |
L1（DC+）、L2、L3、N（DC-）、PE |
|
耦合路径 |
L1（DC+）、L2、L3、N（DC-）、PE线路任意组合路径 |
|
耦合投切方式 |
自动投切 |
|
耦合器件 |
气体放电管耦合 |
|
EUT带载能力 |
Max AC 1000V 50A |
|
Max DC 1500V 50A |
|
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 220V，±10%，50/60 Hz±5% |
|
(国内默认AC 220 V 50 Hz) |
|
|
保险丝 |
10:00 AM |
|
系统最大功耗 |
1500 W |
|
通讯方式 |
以太网LAN |
|
外部控制方式 |
25针并口线 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
机箱尺寸 |
22U机柜*2 |
|
仪器重量 |
约410 kg |
|
环境范围 |
15℃ - 35℃ |
|
气压范围 |
86 kPa - 106 kPa |
|
湿度范围 |
45% - 75% |
标配附件：
测试线、保险丝、电源线、接地线、出厂报告、说明书。
标配设备：
CPN 10050T30测试时需搭配冲击电流模拟器S15C3000使用。
